Sika® Firestop Profilé HD

Profilé de section cylindrique pour le calfeutrement de joints coupe-feu entre éléments de construction en béton de dalle et de voile

  • Le Sika® Firestop Profilé HD est un profilé de section cylindrique, à base de mousse PU souple, élastique et intumescente.
  • Le Sika® Firestop Profilé HD est utilisé seul ou en tant que fond de joint du mastic Sikasil®-670 Fire.
  • Le Sika® Firestop Profilé HD est toujours positionné du côté du local présentant un risque d’incendie.

  • Installation facile dans un joint par simple compression manuelle,
  • Installation possible entre supports humides non ruisselants (pose sans mastic uniquement),
  • Souple et reprise élastique élevée pour suivre les mouvements de la construction,
  • Etanche à l’air, aux flammes et aux gaz en cas d’incendie,
  • Bonne tenue au vieillissement naturel.
Notice technique Voir tous les documents

Utilisation

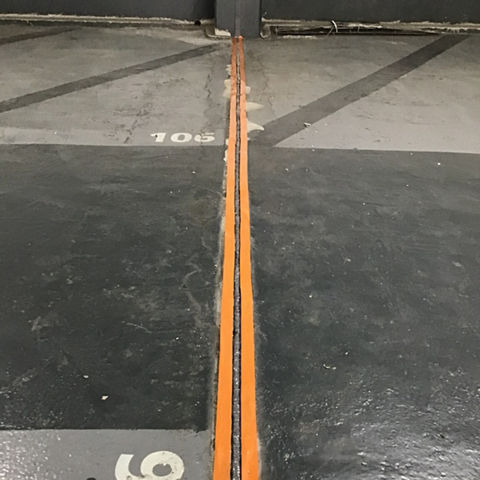

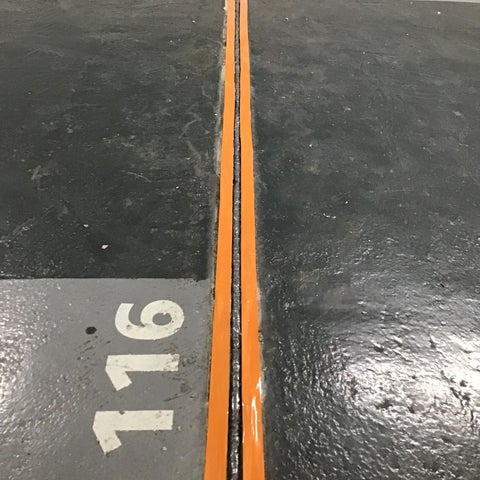

Réalisation de joints coupe-feu de dilatation avec mouvement en traction jusqu’à 20% de la largeur initiale d’un joint, selon la  norme EN 1366-4 :  joint linéaire dans une construction d’essai horizontale (orientation testée) Application: -joint linéaire dans une construction horizontale (sol), -joint horizontal de mur en butée contre un plancher, un plafond ou un toit. joint linéaire vertical dans une construction verticale (voile-Orientation testée et application) (se référer aux PV de classement de résistance au feu)

Avantages

  • Installation facile dans un joint par simple compression manuelle,
  • Installation possible entre supports humides non ruisselants (pose sans mastic uniquement),
  • Souple et reprise élastique élevée pour suivre les mouvements de la construction,
  • Etanche à l’air, aux flammes et aux gaz en cas d’incendie,
  • Bonne tenue au vieillissement naturel.

Emballage

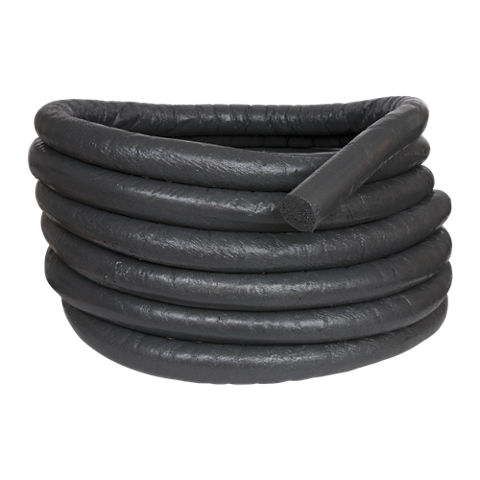

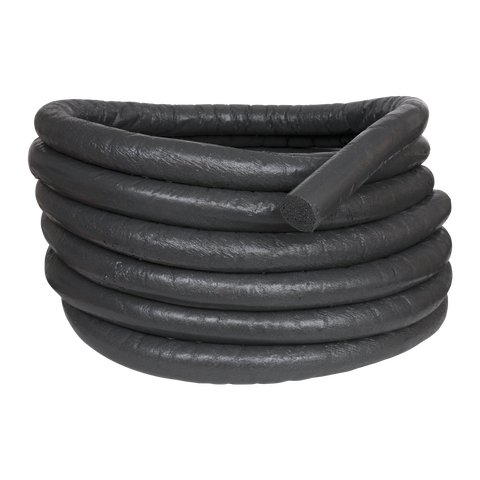

  • Sika® Firestop Profilé HD référence 20 (diamètre 27 mm) : carton de 4 rouleaux de 10 m soit 40 m
  • Sika® Firestop Profilé HD référence 30 (diamètre 40 mm) : carton de 2 rouleaux de 10 m soit 20 m
  • Sika® Firestop Profilé HD référence 40 (diamètre 53 mm) : carton de 4 rouleaux de 10 m soit 40 m
  • Sika® Firestop Profilé HD référence 50 (diamètre 66 mm) : carton de 30 longueurs de 1.2 m soit 36 m
  • Sika® Firestop Profilé HD référence 60 (diamètre 80 mm) : carton de 20 longueurs de 1.2 m soit 24 m

Nouveau : Le profilé est livré en sachet de plastique PEHD qui facilite sa manutention et sa pose en l’état dans un joint.

Important : La référence 80 n’est pas commercialisée.

Couleur

Gris

Détails produits

Environnement et sécurité

INFORMATIONS ENVIRONNEMENTALES

Emissions dans l’air intérieur*(Décret n° 2011-321 du 23 mars 2011): C «fortes émissions ».

*Information sur le niveau d'émission de substances volatiles dans l'air intérieur, présentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions).

AGRÉMENTS / NORMES

Résistance au feu

PV de classement EFR-15-000904 et EFR-16-003837 selon les normes EN 1366-4 et NF EN 13501-2 en joints linéaires de dilatation:

  • entre dalles de béton distantes de 20 à 80 mm du Sika® Firestop Profilé HD seul ou associé au mastic Sikasil®-670 Fire :

EI 180-H-M20-F-W 20 à 40 mm,

EI 120-H-M20-F-W 40 à 80 mm.

  • entre voiles de béton distants de 20 à 60 mm :

EI 180-V-M20-F-W 20 à 60 mm pour le Sika® Firestop Profilé HD seul ou associé au mastic Sikasil®-670 Fire,

EI 240-V-M20-F-W 60 mm pour le Sika® Firestop Profilé HD référence 60 associé au mastic Sikasil®-670 Fire.
Information produit

Base chimique

Mousse PU intumescente

Durée de Conservation

24 mois dans les conditions de stockage citées ci-dessous, à partir de la date de fabrication.

Conditions de Stockage

De 0 °C à +40 °C dans un local sec et bien ventilé, en emballage d’origine non entamé.

Densité

0.23 env.
Information technique

Capacité totale de Mouvement

20 %

Résistance au Feu

Le Sika® Firestop Profilé HD installé seul dans un joint ou avec le mastic Sikasil®-670 Fire bénéficie des caractéristiques suivantes :

  • étanchéité aux flammes et aux gaz chauds ou inflammables.
  • isolation thermique.

Les largeurs de joint testées et les performances correspondantes sont résumées dans les tableaux ci-après :

JOINTS HORIZONTAUX

(sol et joint horizontal de mur en butée contre un plancher, un plafond ou un toit.)

Largeur du
joint (mm)

Profilé seul
ou en
tant que
fond de
joint de
Sikasil®-670
Fire

Largeur du
joint de mastic
Sikasil®-670
Fire (mm)

Profondeur P
du Profilé et
du joint de
mastic
par rapport
au nu de la
face non
exposée au
feu (mm)

Résistance
au feu*
Profilé avec
ou sans
Sikasil®-670
Fire
selon les PV
de classement

20

1 longueur
référence 20

20

10

EI 180-H-M20-F-W 20 à 40 mm

30

1 longueur
référence 30

30

15

EI 180-H-M20-F-W 20 à 40 mm

40

1 longueur
référence 40

40

20

EI 180-H-M20-F-W 20 à 40 mm

501 longueur
référence 50		5020EI 120-H-M20-F-W 40 à 80 mm
601 longueur
référence 60		6020EI 120-H-M20-F-W 40 à 80 mm
801 longueur
référence 80		8020EI 120-H-M20-F-W 40 à 80 mm

Nota :

-EI 120 ou EI 180: Durée de résistance au feu en minutes,

-H : Joint horizontal,

-M: Mouvement de 20 % en traction de la largeur initiale d’un joint,

-F : Raccord de joint fabriqué sur chantier,

-W 20 à 40 : Largeur des joints de 20 à 40 mm,

-W 40 à 80 : Largeur des joints de 40 à 80 mm.

* Au-delà de la durée mentionnée, l’étanchéité aux gaz et aux flammes n’est plus qualifiée.

 Remarque : performances mesurées pour une dalle de béton armé d’épaisseur 20 cm.



JOINTS VERTICAUX

Largeur du
joint (mm)

Profilé seul
ou en
tant que
fond de
joint de
Sikasil®-670 Fire

Largeur du
joint de mastic
Sikasil®-670 Fire (mm)

Profondeur P
du Profilé et
du joint de
mastic
par rapport
au nu de la
face non
exposée au
feu (mm)

Résistance
au feu*
Profilé avec
ou sans
Sikasil®-670
Fire
selon le PV
de classement

20

1 longueur
référence 20

20

10

EI 180-V-M20-F-W 20 à 60 mm

30

1 longueur
référence 30

30

10

EI 180-V-M20-F-W 20 à 60 mm

40

1 longueur
référence 40

40

10

EI 180-V-M20-F-W 20 à 60 mm

501 longueur
référence 50		5010EI 180-V-M20-F-W 20 à 60 mm
601 longueur
référence 60		6010EI 180-V-M20-F-W 20 à 60 mm

Largeur du
joint (mm)

Profilé en
tant que
fond de
joint de
Sikasil®-670 Fire

Largeur du
joint de mastic
Sikasil®-670 Fire (mm)

Profondeur P
du Profilé et
du joint de
mastic
par rapport
au nu de la
face non
exposée au
feu (mm)

Résistance
au feu*
Profilé avec
Sikasil®-670 Fire
selon le PV
de classement

60

1 longueur
référence 60

60

10

EI 240-V-M20- F-W 60 mm

Nota :
-EI 180 ou EI 240: Durée de résistance au feu en minutes,
-V : Joint vertical,
-M: Mouvement de 20 % en traction de la largeur initiale d’un joint,
-F : Raccord de joint fabriqué sur chantier,
-W 20 à 60 : Largeur des joints de 20 à 60 mm, W 60 : largeur 60 mm
* Au-delà de la durée mentionnée, l’étanchéité aux gaz et aux flammes
n’est plus qualifiée.
Remarque : performances mesurées pour un voile de béton armé d’épaisseur 20 cm.

Température de Service

  • T° mini de service : -50 °C
  • T° mini (début d’intumescence) : +180 °C env.
  • T° maxi (selon courbe ISO 834 à 180 min) : 1110 °C env.

Critères de Conception

Le Sika® Firestop Profilé HD est installé seul dans un joint ou associé au mastic Sikasil®-670 Fire.

Cas de joint linéaire dans une construction horizontale (sol)

Si le système constructif au-dessus du joint n’apporte pas la protection au trafic et / ou l’étanchéité à l’eau et à l’air, appliquer le Sikasil®-670 Fire.

Cas de joint horizontal de mur en butée contre un plancher, un plafond ou un toit

Dans ce cas, le Sika® Firestop Profilé HD  peut être utilisé seul ou avec le mastic Sikasil®-670 Fire si l’étanchéité à l’eau et à l’air est requise.

Sikasil®-670 Fire: mastic silicone neutre mono composant. Se référer à la notice produit du Sikasil®-670 Fire.

PLAGES D'UTILISATION EN JOINTS RESISTANT AU FEU

Sika® Firestop Profilé HD

référence

Sika® Firestop Profilé HD

diamètre (mm)

Plage

pendant la mise en œuvre

Largeur Mini du joint (mm)

Plage

pendant la mise en œuvre

Largeur Maxi du joint (mm)

Plage

après la mise en œuvre

Largeur Maxi du joint (mm)

20

27

16

20

24

30

40

24

30

36

40

53

32

40

48

5066405060
6080486072

Application

Application

Température de l'Air Ambiant

De 0 °C à + 40 °C (pose sans mastic uniquement)

Température du Support

De 0 °C à + 40 °C (pose sans mastic uniquement)

Humidité du Support

Humidité: vérifier qu’il n’y a pas de risque de condensation d’eau sur les supports (pose avec mastic uniquement).


Consommation

Consommation

  • La consommation de Sika® Firestop Profilé HD est identique au linéaire de joint devant être traité.
  • Le dimensionnement des joints de mastic Sikasil®-670 Fire doit être réalisé comme indiqué dans les PV de classement EFR-15-000904 et EFR-16-003837.
Etapes d'applications

PRÉPARATION DU SUPPORT

Les supports doivent être cohésifs, sains et propres.

Pose sans mastic :

-Dans tous les cas d’utilisation, les supports ou les lèvres des joints doivent être débarrassés de toutes parties non adhérentes ou saillantes.

-Poncer ou brosser énergiquement, puis dépoussiérer soigneusement.

-Reprofiler, si nécessaire, les lèvres des joints avec un mortier adapté.

-Installation possible entre supports humides non ruisselants.

Pose avec mastic Sikasil®-670 Fire: Se référer à la notice produit Sikasil®-670 Fire.
