Notice technique Fiche de données de sécurité Voir tous les documents

Sikagard®-705 L

Imprégnation hydrophobe à base de Silane

Sikagard®-705 L est une imprégnation hydrophobe de consistance liquide à base de Silane, prête à l’emploi pour le béton et les supports à base de ciment. Sikagard®-705 L est un produit sans solvant avec un taux de matière active de 99 %. Sikagard®-705 L est conforme aux spécifications les plus élevées de la norme NF EN 1504-2 pour les imprégnations hydrophobes (profondeur de pénétration de classe II et résistance aux cycles gel-dégel avec sels de déverglaçage).

test

Acheter En Ligne Contactez-nous

Notice technique Fiche de données de sécurité Voir tous les documents

Utilisation

Sikagard®-705 L est utilisé comme hydrofuge de surface pour support absorbant dans les structures en béton de génie civil ou du bâtiment sujet à des contraintes importantes dues aux cycles gel-dégel, aux sels de déverglaçage, aux attaques de chlorures en environnement marin, etc.

Protection contre toute pénétration (Principe 1, méthode 1.1 de la norme EN 1504-9)
Contrôle du taux d’humidité (Principe 2, méthode 2.1 de la norme EN 1504-9)
Augmentation de la résistivité (Principe 8, méthode 8.1 de la norme EN 1504-9)

Avantages

Très forte pénétration
Economique, prêt à l’emploi, facile à utiliser
Réduction de l’absorption d’eau du support, protection contre les pluies battantes, et éclaboussures sur surfaces verticales
Réduction de l’absorption des agents agressifs dissous dans l’eau (sels de déverglaçage, chlorures en environnement marin)
Ne modifie pas la perméabilité à la vapeur d’eau du support traité
Grand pouvoir pénétrant, efficacité durable
Augmente la résistance du béton aux contraintes dues aux cycles de gel dégel et sels de déverglaçage
Résistant à l’eau de mer
Faible teneur en COV
Adapté également dans le cas du béton fissuré
Retarde l'initiation de la corrosion en réduisant l'humidité au niveau des armatures
Limite la corrosion des armatures en prévenant la migration de chlorure

Emballage

Seau 18 kg

Couleur

Liquide incolore.

Détails produits

Environnement et sécurité

AGRÉMENTS / NORMES

Marquage CE conforme aux exigences de la norme NF EN 1504-2 (Produits et systèmes de Protection du béton)
Norme NF P95-103 : Protection du béton - Spécifications relatives à la technique et aux matériaux utilisés.
Conformité aux exigences de la norme NF EN 1504-2 classe II – Polymer Institute rapport P 5634-E du 5 avril 2007
Conformité aux exigences du “Bro 2002” Swedish National Road Administration (SNRA) publication N° VV2002:47 – Rapport F507580 B rev
Taux de matière active - Polymer Institute Rapport N° P5634-E du 27 Juin 2008
Essai d'absorption de chlorure , NCRHRP 244 Series II, Appendix C – Testech Sdn Bhd, Report MIS 063/09/R0/163(A) ; 30/03/2009

Information produit

Base chimique

Alkoxy silanes (99 % matière active)

Durée de Conservation

En emballage d’origine intact, non entamé, stocké dans un endroit frais et à l’abri de l’humidité : 24 mois à partir de la date de production.

Conditions de Stockage

Stockage dans un endroit frais et à l’abri de l’humidité

Densité

~ 0,900 kg/l (à +25 °C)

Teneur en Composés Organiques Volatils (COV)

~ 327 g/l

(ASTM D 3960)

Viscosité

~ 9 mm²/s (à +25 °C)

Information système

Structure du Système

2 ou 3 couches, soit seul, soit combiné avec l'inhibiteur de corrosion Sika Ferrogard-903 Plus et/ou un revêtement de protection Sikagard.

Information technique

Résistance à l’Alcalinité

Conforme

(NF EN 13580)

Résistance au Gel-Dégel avec Sels de Déverglaçage

Conforme

(NF EN 13581)

Perméabilité à la Vapeur d’Eau

40 . 10³ s/m (exigences de BRO 2002 : < 200 x 10³ s/m)

(EN ISO 12 572)

Profondeur de Pénétration

> 10 mm

Classe II

Absorption Capillaire

Conforme

(NF EN 13580)

Taux de Dessiccation

Classe I: > 30 %

(NF EN 13579)

Résistance à la Diffusion des Ions Chlorure

Témoin (CEM II/A-LL 42,5 N; E/C = 0,53)	13,1 . 10^-12 m²/s
Traité avec Sikagard®-705 L	1,2 . 10^-12 m²/s
Témoin (CEM III/B 42,5 N; E/C = 0,45)	0,9 . 10^-12 m²/s
Traité avec Sikagard®-705 L	0,6 . 10^-12 m²/s

Application

Température de l'Air Ambiant

+5 °C min. / +35 °C max.

Point de Rosée

3 °C au-dessus de la température du point de rosée.

Température du Support

+5 °C min. / +40 °C max.

Humidité du Support

< 5 – 6 % mesuré avec humidimètre pour béton type Tramex

Délai d’attente / Recouvrement

Sikagard®-705 L peut être utilisé en tant que primaire hydrofuge sous les revêtements de protection Sikagard® : prévention de la pénétration d’eau et/ou d’agents agressifs au droit d’éventuelles zones de « faiblesse » du revêtement ou en cas de détérioration de la couche finale du revêtement. Les risques qui résultent de défauts (écaillage, fissuration du revêtement) sont ainsi réduits.

Temps d’attente avant application du revêtement: minimum 5 heures, pour permettre la pénétration du Sikagard®-705 L. Si le délai est supérieur, il y aura lieu de vérifier, préalablement avant l’application du revêtement, l’état du support (propre, sain, exempt de poussière, de salissure, d’huile, d’efflorescence,…).

Sikagard®-705 L peut être recouvert d’un revêtement complémentaire à base de résine en phase aqueuse ou en phase solvant. S’il ne s’agit pas d’un revêtement de la gamme Sikagard®, contacter le fabricant pour obtenir les recommandations nécessaires.

Traitement de Cure

La zone traitée au Sikagard®-705 L doit être protégée de la pluie pendant au moins 4 heures (à 20°C).

Consommation

La consommation dépend de l’état de surface, de la porosité ainsi que de la profondeur de pénétration visée :

Environ 150 g/m² par couche.

Etapes d'applications

INSTRUCTIONS POUR L'APPLICATION

Consulter le Cahier des Clauses Techniques - CCT N° 51

MÉLANGE

Consulter le Cahier des Clauses Techniques - CCT N° 51.

Sikagard®-705 L est livré prêt à l’emploi et ne doit pas être dilué.

APPLICATION

Consulter le Cahier des Clauses Techniques - CCT N° 51.

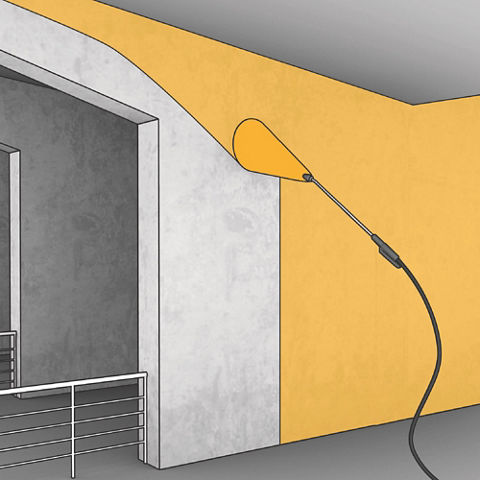

Appliquer une couche de Sikagard®-705 L à la brosse, au rouleau, au pulvérisateur à basse pression, ou par projection au pistolet « airless », en travaillant du bas vers le haut, en évitant les coulures. Dès que la première couche a pénétré, la seconde peut être appliquée en travaillant « frais sur frais » ou quand la surface est totalement sèche jusqu’à ce que la consommation prévue soit atteinte (éviter les excès en surface).
