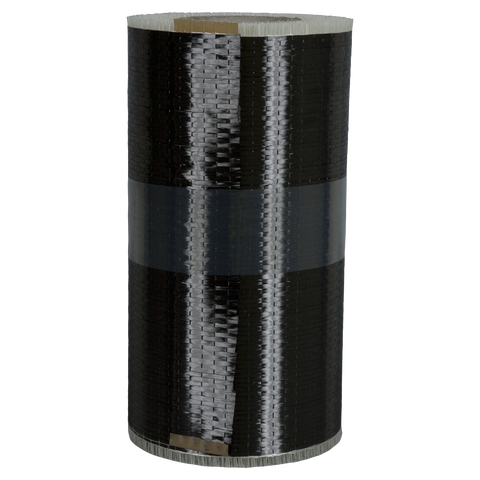

SikaWrap®-300 C
0.0 (0)
SikaWrap®-300 C est un tissu unidirectionnel de renforcement de structures, à base de fibres de carbone, assemblées par tissage, applicable « à sec » (sans imprégnation préalable des fibres).
- Facile à appliquer sur des surfaces planes ou courbes (poteaux, cheminées, dômes, silos, ...).
- Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion.
- Légèreté ; permet un renforcement sans alourdir la structure.
- Dispose de fibres de maintien latéral pour une meilleure stabilité du tissu.
- Utilisation et application optimisées : tissu existe en 3 largeurs (10, 30 et 60 cm).
Utilisation
Renforcement de structures en béton armé ou précontraint pour augmenter la reprise d’effort de flexion, de cisaillement, de compression :- Renforcement des poutres et des dalles travaillant en flexion.
- Renforcement des poutres vis-à-vis de l’effort tranchant.
- Augmentation de la résistance et de la ductilité des poteaux par confinement (section circulaire, carrée).
- Augmentation de la capacité portante des éléments de la structure.
- Renforcement suite à un changement de destination, modifications, rénovations, réaménagement de locaux.
- Réparation de dommages (chocs, incendies, corrosion aciers internes...).
- Reprises des défauts des structures (problème de conception, de calcul, ...).
- Mise en conformité suite à l’évolution de la réglementation (renforcement parasismique, nouveau code de calcul).
Avantages
- Facile à appliquer sur des surfaces planes ou courbes (poteaux, cheminées, dômes, silos, ...).
- Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion.
- Légèreté ; permet un renforcement sans alourdir la structure.
- Dispose de fibres de maintien latéral pour une meilleure stabilité du tissu.
- Utilisation et application optimisées : tissu existe en 3 largeurs (10, 30 et 60 cm).
Emballage
| Longueur du rouleau | Largeur du tissu | |
| Carton de 1, 2, 4 rouleaux | ≥ 50 m | 100, 300, 600 mm |
Détails produits
AGRÉMENTS / NORMES
- France : CSTB - Avis Technique n°3.3/19-1005_V2 SikaWrap®.
- Royaume Uni: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
Construction
| Orientation des fibres | 0° (unidirectionnelle, dans le sens de la longueur du tissu) |
| Chaîne | 99% fil de chaîne en fibres de carbone noires |
| Trame | 1% fil de trame en fibres thermoplastiques blanches |
Durée de Conservation
24 mois à partir de la date de production (Date Limite d'Utilisation sur étiquette : "best before").
Conditions de Stockage
Stocker en emballage d'origine intact et non ouvert à l'abri d'une exposition directe au soleil, au sec et à une température comprise entre +5°C et +35°C.
Module d'Elasticité en Tension de la Fibre Sèche
| 230 000 MPa | (ISO 10618) |
Résistance en Traction de la Fibre Sèche
| 4 000 MPa | (ISO 10618) |
Allongement à la Rupture de Fibre Sèche
| 1,7 % | (ISO 10618) |
Épaisseur de la Fibre Sèche
0,167 mm
Masse Surfacique
304 g/m2 ±10 g/m2 (fibres de carbone)
Densité de Fibre Sèche
1,82 g/cm3
Structure du Système
Le système (tissu + résine) ne doit subir aucune modification ni changement de constituant.
▪ Primaire et Résine d’imprégnation : Sikadur®-330.
▪ Tissu de renforcement structural : SikaWrap®-300 C.
Pour obtenir des détails sur la résine, sur l’application du tissu et sur d’autres informations générales, consulter la Notice Produit du Sikadur®-
330 et l’Avis Technique n°3.3/19-1005_V2 du CSTB.
Épaisseur nominale du Stratifié
0,167 mm
Section nominale du Stratifié
167 mm2 par largeur de 1000 mm.
Résistance en Traction du Stratifié
| Moyenne | Caractéristique |
| 3 500 MPa | 3 200 MPa |
Module d'Élasticité en Traction du Stratifié
| Moyenne | Caractéristique |
| 225 GPa | 220 GPa |
*modification: échantillon de 50 mm.
Valeurs dans le sens longitudinal des fibres.
Une couche de tissu, minimum 27 échantillons par série de tests.
Allongement à la Rupture en Traction du Stratifié
| 1,56 % | (EN 2561) |
Application
Consommation
Consommation de la résine Sikadur®-330.
La consommation peut varier suivant la rugosité et la planéité du support.
| Imprégnation de la 1ère couche y compris sur le support | 0,8 –1,2 kg/m2 |
| Imprégnation des couches suivantes | 0,7 kg/m2 |
Consulter l’Avis Technique n°3.3/19-1005_V2.
QUALITÉ DU SUPPORT
Consulter l'Avis Technique n°3.3/19-1005_V2.
La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation des structures en béton).
Support en béton : la résistance moyenne en traction directe de la surface de béton préalablement préparée doit être de 1,5 MPa au minimum ou conforme aux spécifications du dossier de consultation.
PRÉPARATION DU SUPPORT
Consulter les Notices Produits concernées ainsi que l’Avis Technique n°3.3/19-1005_V2 pour obtenir des détails sur l’application.
Béton :
- Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements.
- Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en oeuvre de la colle.
- Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de Sikadur®-330.
- Réparation et reprofilage : dans les cas où des défauts (béton carbonaté, faible enrobage des barres d’armature) doivent être réparés ou si un reprofilage est nécessaire, les systèmes suivants peuvent être utilisés :
- Protection des armatures apparentes corrodées : Sika® Monotop®-1010,
- Produits de réparation structurale : mortier de réparation à base de résine époxy Sikadur®-31+, Sikadur®-30, Sikadur®-41+, ou les mortiers hydrauliques de réparation Sika® Monotop®-410 R (application horizontale, verticale, sous face) ou Sika® Monotop®-432 R (application horizontale par coulage).
