SikaWrap®-600 C

SikaWrap®-600 C

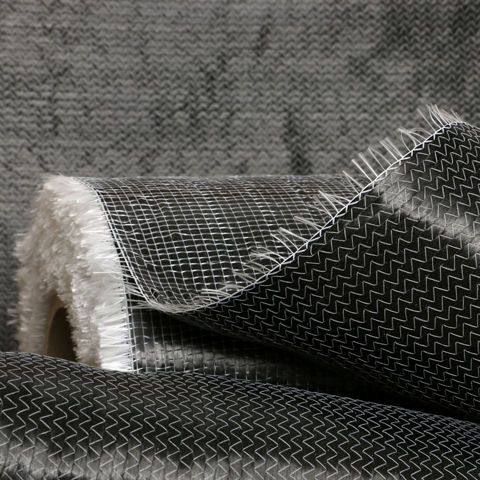

Tissu de fibres de carbone pour renforcement de structures

SikaWrap®-600 C est un tissu de renforcement de structures, à base de fibres de carbone assemblées de façon unidirectionnelle, applicable sur le support après imprégnation préalable. (application dite « humide »).

Facile à appliquer sur des surfaces planes ou courbes (poteaux, poutres, voutes, cheminées, dômes, silos, ...)
Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion
Insensible à la corrosion
Epaisseur faible, même dans le cas d’application de plusieurs couches de tissu
Légèreté, permet un renforcement sans alourdir la structure
Contactez-nous
Notice technique Voir tous les documents

Utilisation

Renforcement de structures en béton armé, en maçonnerie et en bois, soumises à des contraintes de flexion, de cisaillement, de traction, de torsion :
  • Renforcement des structures en flexion et en effort tranchant
  • Augmentation de la résistance et de la ductilité de poteaux par confinement (section circulaire, rectangulaire, carrée)
  • Augmentation de la capacité portante (complément des aciers internes existants)
  • Augmentation de la tenue des maçonneries vis-à-vis des efforts sismiques
Renforcement suite à un changement de destination, réaménagement de locaux
Réparation de dommages (chocs, incendies, corrosion aciers internes,8)
Reprises des défauts des structures (problème de conception, de calcul,8)
Mise en conformité suite à l’évolution de la réglementation (renforcement parasismique, ...), augmentation de la durée de vie et de la durabilité des ouvrages.

Avantages

Facile à appliquer sur des surfaces planes ou courbes (poteaux, poutres, voutes, cheminées, dômes, silos, ...)
Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion
Insensible à la corrosion
Epaisseur faible, même dans le cas d’application de plusieurs couches de tissu
Légèreté, permet un renforcement sans alourdir la structure

Emballage

Longueur du rouleau

Largeur du tissu

Carton de 2 rouleaux

≥ 50 m

300 mm

Couleur

Tissu de fibres de carbone à haute résistance, de couleur noire

Détails produits

Environnement et sécurité

AGRÉMENTS / NORMES

  • Avis Technique CSTB n°3.3/19-1005_V3 SikaWrap.
  • Royaume Uni : Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
  • Recommandations AFGC février 2011.

Information produit

Construction

Tissu de fibres de carbone, cousu et collé, présentant une orientation unidirectionnelle des fibres dans le sens de la longueur du tissu

Chaine

Fibres de carbone 96 %

Trame

Fibres de verre 2 %

Fil de couturePolyester 1 %
Adhésif1 %

Durée de Conservation

24 mois à partir de la date de production (Date Limite d'Utilisation sur étiquette : "best before").

Conditions de Stockage

Stocker en emballage d'origine intact et non ouvert à l'abri d'une exposition directe au soleil, au sec et à une température comprise entre +5°C et +35°C.

Masse Surfacique

600 g/m2 ± 30 g/m2 (de fibres de carbone)

Épaisseur de la Fibre Sèche

0,331 mm

Densité de Fibre Sèche

1,81 g/cm3

Module d'Elasticité en Tension de la Fibre Sèche

242 GPa(ISO 10618)

Allongement à la Rupture de Fibre Sèche

1,43 %(ISO 10618)

Résistance en Traction de la Fibre Sèche

3 800 MPa(ISO 10618)
Information système

Structure du Système

Le système décrit ci-après doit être intégralement suivi et ne faire l’objet d’aucune modification.

Primaire sur le support béton

Sikadur®-330 ou Sikadur®-300 (suivant la rugosité du support, le nombre prévu de couches de tissu)

Résine d'imprégnation du tissu

Sikadur®-300

Tissu de renforcement structural

SikaWrap®-600 C

Pour obtenir des détails sur la résine, sur l’application du tissu et sur d’autres informations générales, consulter la Notice Produit du  Sikadur®-300 et l’Avis Technique n°3.3/19-1005_V3 SikaWrap du CSTB.
Information technique

Épaisseur nominale du Stratifié

0,331 mm

Section nominale du Stratifié

331 mm2 par mètre de largeur

Résistance en Traction du Stratifié

MoyenneCaractéristique
3 000 MPa2 400 MPa

Résistance à la Traction

Effort repris par mètre de largeur

Moyenne

Caractéristique

990 kN/m

792 kN/m



Module d'Élasticité en Traction du Stratifié

Moyenne

Caractéristique

225 GPa200 GPa

* échantillon de largeur 50 mm.
Valeurs dans le sens longitudinal des fibres.
Une couche de tissu, minimum 27 échantillons par série de tests.

Allongement à la Rupture en Traction du Stratifié

1,33 %

(selon EN 2561)

Application

Consommation

Consommation

Consommation de résine pour l'application du tissu SikaWrap®-600 C

La consommation peut varier suivant la rugosité et la planéité du support. Consulter l’Avis Technique CSTB n°3.3/19-1005_V3 SikaWrap.

Application "humide" avec Sikadur®-300

Première couche incluant le primaire

0,8–1,2 kg/m2

Couches suivantes

0,85–1,0 kg/m2

Application "humide" avec Sikadur®-300 et Sikadur®-330 comme primaire sur le support

Primaire (Sikadur®-330)

0,4–0,6 kg/m2

Pour les couches de tissu (Sikadur®-300)

0,85–1,0 kg/m2
Etapes d'applications

QUALITÉ DU SUPPORT

Consulter l’Avis Technique du CSTB n°3.3/19-1005_V3 SikaWrap.

La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation des structures en béton).
Support en béton : la résistance moyenne en traction directe de la surface de béton préalablement préparée doit être de 1,5 MPa au minimum ou conforme aux spécifications du dossier de consultation.

PRÉPARATION DU SUPPORT

Consulter l’Avis Technique du CSTB n°3.3/19-1005_V3 SikaWrap.

  • Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements, ...
  • Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en oeuvre de la colle.
  • Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de résine Sikadur®-330 ou Sikadur®-300.

  • Réparation et reprofilage : si des défauts (carbonatation, faible enrobage) doivent être réparés ou si un reprofilage est nécessaire, les systèmes suivants peuvent être utilisés :
    Consulter les notices Produits pour obtenir des détails sur l’application.
    - Protection des barres d’armatures apparentes corrodées : Sika Monotop®-1010
    - Produits de réparation ou reprofilage : mortier à base de résine époxy Sikadur®-41+, Sikadur®-30, ou les mortiers hydrauliques de réparation Sika Monotop®- 4012F, 410 R (application horizontale, verticale, sous face) ou Sika Monotop®- 432 R (application horizontale par coulage).
