SikaWrap® FX-50 C
0.0 (0)

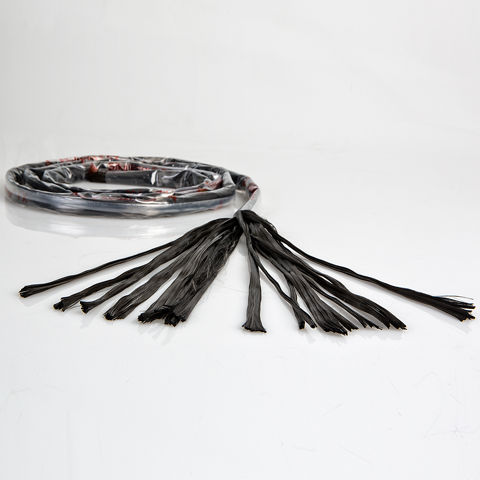

SikaWrap® FX-50C est un cordon de fibres de carbone unidirectionnelles enveloppé dans un film plastique. Ce cordon peut être découpé à la longueur souhaitée in-situ afin de réaliser une mèche d’ancrage pour les tissus SikaWrap®.
- Insensible à la corrosion.
- Légèreté.
- Usage multifonctionnel.
- Facilité d’installation, sans système additionnel de fixation.
- Conditionnement adapté et économique.
Utilisation
Renforcement de structures en béton armé, béton précontraint et en maçonnerie :- Mèches d’ancrage des tissus SikaWrap® dans le béton et la maçonnerie.
- Connexion des tissus SikaWrap® à travers le béton ou la maçonnerie.
- Renfort flexible à engraver (technique NSM pour poteau, dalle, etc...).
Avantages
- Insensible à la corrosion.
- Légèreté.
- Usage multifonctionnel.
- Facilité d’installation, sans système additionnel de fixation.
- Conditionnement adapté et économique.
Emballage
Carton-dévidoir contenant un cordon de longueur 25 mètres.
Détails produits
INFORMATIONS ENVIRONNEMENTALES
Conformité au LEED v4 MRc 4 (Option 2): Building product disclosure and optimization - Material ingredients
AGRÉMENTS / NORMES
- France : CSTB - Avis Technique n°3.3/19-1005_V2 SikaWrap®.
- Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
Construction
Cordon de fibres de carbone, de couleur noire, conditionné sous film plastique.
Durée de Conservation
5 ans à partir de la date de production mentionnée sur le carton d'emballage.
Conditions de Stockage
Stockage au sec, à l'abri de la poussière, d’une exposition directe au soleil, à une température comprise entre +5°C et +35°C.
Section transversale
≥ 28 mm2
Masse par Unité de Longueur
≥ 50 g/m
Densité de Fibre Sèche
1,82 g/cm3
Résistance en Traction de la Fibre Sèche
| 4 000 MPa | (ASTM D 4018) |
Module d'Elasticité en Tension de la Fibre Sèche
| 240 GPa | (ASTM D 4018) |
Allongement à la Rupture de Fibre Sèche
| ≥ 1,6 % | (ASTM D 4018) |
Structure du Système
Le système est constitué des éléments suivants (consulter les Notices Produit et l'Avis Technique du CSTB n°3.3/19-1005_V2 SikaWrap®) qui ne peuvent être modifiés ou changés.
| Résine d'imprégnation de la mèche | Sikadur®-300 ou Sikadur®-52 Injection |
| Résine de scellement de la mèche | Sikadur®-330 ou Sika AnchorFix®-3030 |
| Mèche d'ancrage / connecteur | SikaWrap® FX-50 C |
La mèche scellée présente un diamètre d’environ 10 mm.
Section nominale du Stratifié
28 mm2 (section de fibres sèches)
Résistance en Traction du Stratifié
| ~2 100 MPa (rapportée à la section de fibres sèches) * | (EN 2561**) |
*Résine d'imprégnation : Sikadur®-300, Sikadur®-52 Injection
*Valeurs obtenues dans le sens longitudinal des fibres
**Norme d'essai adaptée pour correspondre aux dimensions des échantillons testés
Module d'Élasticité en Traction du Stratifié
| ~230 GPa (rapporté à la section de fibres sèches)* | (EN 2561**) |
*Résine d'imprégnation: Sikadur®-300, Sikadur®-52 Injection
*Valeurs obtenues dans le sens longitudinal des fibres
**Norme d'essai adaptée pour correspondre aux dimensions des échantillons testés
Application
Consommation
Imprégnation de la mèche d'ancrage : 110–150 g/m.
Scellement de la mèche : suivant les dimensions du trou (consulter la Notice du Sika AnchorFix-3030).
QUALITÉ DU SUPPORT
L’état, la qualité et la capacité portante du support doivent être contrôlés avant l’application de tout système de renforcement. Un diagnostic de l’ouvrage est prescrit dans la norme NF EN 1504-9, Réparation des structures en béton.
En cas de doute, réaliser un essai visant à déterminer la capacité du support vis-à-vis de l’arrachement. En général, la cohésion superficielle du support doit être au minimum égale à 1 MPa. Pour les détails complémentaires, consulter l'Avis Technique n°3.3/19-1005_V2 SikaWrap® de mise en oeuvre du SikaWrap® FX-50C.
PRÉPARATION DU SUPPORT
Consulter l'Avis Technique n°3.3/19-1005_V2 SikaWrap® de mise en oeuvre des mèches SikaWrap® FX-50C.
Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements, etc...
