SikaRoof® Rain Collect FPO
SikaRoof® Rain Collect FPO est une entrée d'eaux pluviales tronconique préfabriquée. Elle est composée d'un moignon en aluminium repoussé et d'une platine en Sarnafil® TS 77-20 (membrane d'étanchéité à base de polyoléfines souples FPO armée), assemblés par sertissage.
- Mise en oeuvre facile
- Soudure à l'air chaud sans utilisation de flamme nue limitant ainsi le risque d'incendie
- Résistant à l'exposition aux U.V.
- Compatible avec toutes les membranes et accessoires d'étanchéité synthétiques Sarnafil® en FPO
Utilisation
Entrée d'eaux pluviales pour toutes les membranes des systèmes d'étanchéité de toitures Sarnafil®.Avantages
- Mise en oeuvre facile
- Soudure à l'air chaud sans utilisation de flamme nue limitant ainsi le risque d'incendie
- Résistant à l'exposition aux U.V.
- Compatible avec toutes les membranes et accessoires d'étanchéité synthétiques Sarnafil® en FPO
Emballage
Selon la quantité commandée et la taille du produit. Les produits sont stockés dans des cartons et conditionnés sur palettes.
Pour les conditions d'emballage, se reporter au tarif.
Couleur
Platine : beige similaire RAL 1013.
Moignon : gris aluminium.
Détails produits
AGRÉMENTS / NORMES
- Conforme à la norme EN 1253
Base chimique
Moignon en aluminium repoussé avec une platine en Sarnafil® TS 77-20 à base de polyoléfines souples (FPO) armée.
Durée de Conservation
5 ans à compter de la date de production.
Conditions de Stockage
Les produits doivent être stockés dans leur emballage d'origine non entamé et non endommagé, dans un local sec et à des températures comprises en +5 °C et +30 °C. Ne pas superposer les palettes des produits pendant le transport ou le stockage. Se référer à l'emballage.
Surface supérieure
Platine carrée en membrane d'étanchéité synthétique en Sarnafil® TS 77-20.
Surface Inférieure
Moignon en aluminium repoussé de forme tronconique.
Dimensions
| Diamètre externe de la partie cylindrique | Diamètre externe de la partie haute du cône | Longueur moignon | Platine | Poids |
| 80 mm | 160 mm | 425 mm | 480x480 mm | 1,00 kg |
| 95 mm | 190 mm | 445 mm | 480x480 mm | 1,24 kg |
| 120 mm | 240 mm | 485 mm | 550x550 mm | 1,53 kg |
| 145 mm | 290 mm | 520 mm | 550x550 mm | 1,73 kg |
| 195 mm | 390 mm | 597 mm | 650x650 mm | 2,72 kg |
Pour les dimensions disponibles, se reporter au tarif.
Épaisseur
Platine Sarnafil® TS 77-20 : 2 mm.
Moignon aluminium : ≥ 1 mm.
Compatibilité
SikaRoof® Rain Collect FPO est compatible avec toutes les membranes d'étanchéité Sarnafil®.
Le contact direct avec le bitume peut entraîner une décoloration de la membrane. Il est donc nécessaire d'interposer un écran de séparation adapté (cf documents techniques).
Application
Température de l'Air Ambiant
-20 °C min. / +60 °C max.
Température du Support
-25 °C min. / +60 °C max.
APPLICATION
La pose doit être réalisée conformément aux prescriptions du DTU série 43 concernée avec création d'un décaissé préalable. SikaRoof® Rain Collect FPO est posée sur son support direct (élément porteur, isolant thermique ou membrane Sarnafil®) et doit être fixée à l'élément porteur à l'aide d'attelages de fixation : plaquettes de répartition métallique ou fût plastiques 80 x 40 mm et vis adaptées à l'élément porteur.
Il existe deux options d'installation : soit SikaRoof® Rain Collect FPO est installé sous la membrane de toiture (solution préférée qui respecte le filet d'eau) ou sur la membrane de toiture (solution recommandée pour les membranes Sarnafil® TG 76 FSA / Sarnafil® TG 76 Felt PS sous-facées d'un feutre polyester/voile de verre).

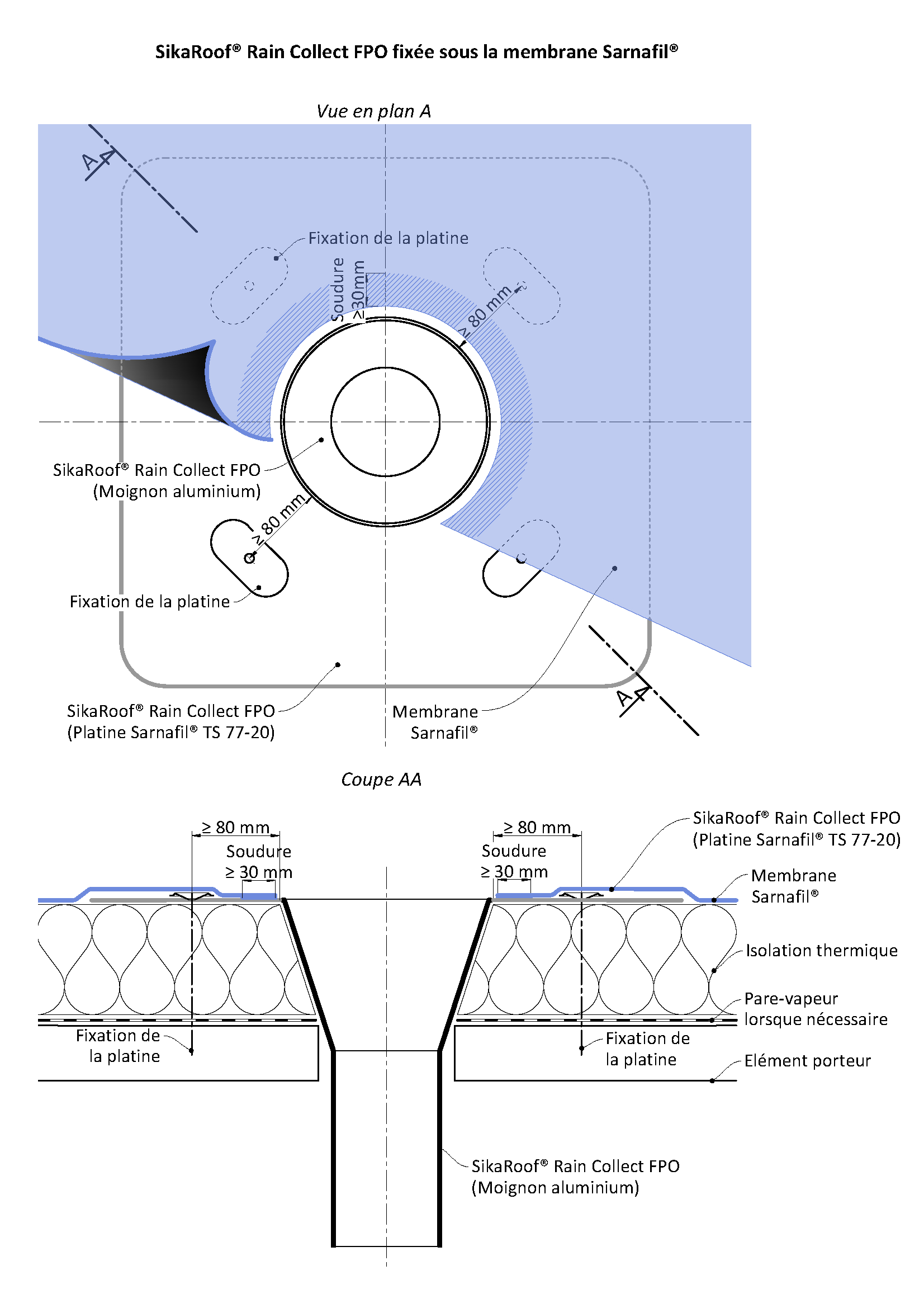

- Installation sous la membrane d'étanchéité Sarnafil® :
SikaRoof® Rain Collect FPO est fixée à l'élément porteur à l'aide de quatre attelages de fixation situés à 80 mm de l'orifice. Appliquer et couper la membrane Sarnafil® de partie courante afin de la souder sur la platine en laissant l'orifice visible (cf schéma ci-dessous).

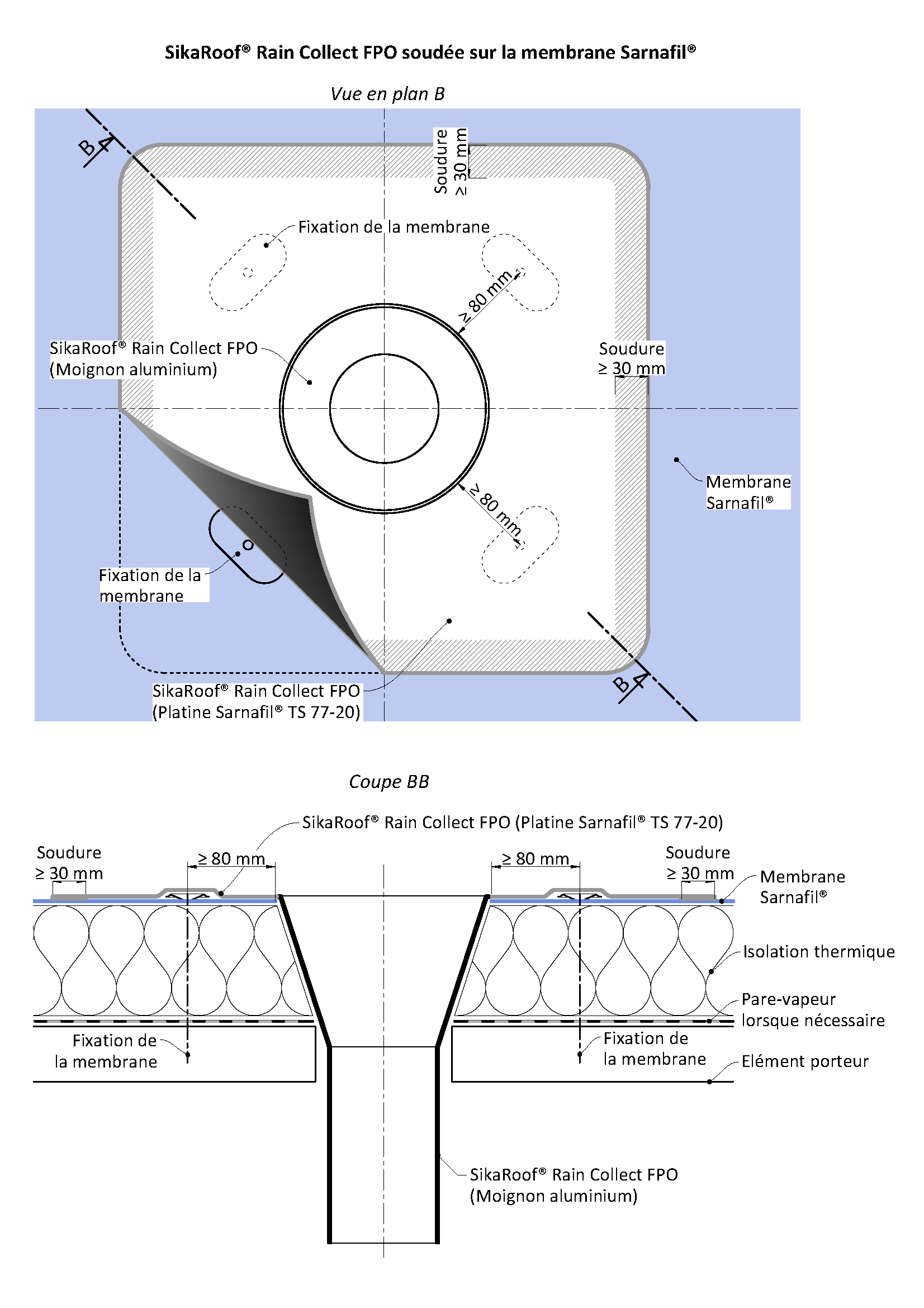

- Installation sur la membrane d'étanchéité Sarnafil® :
Appliquer la membrane Sarnafil® et découper-la proprement en laissant apparaître l'orifice de SikaRoof® Rain Collect FPO. Fixer la membrane Sarnafil® de partie courante avec quatre attelages de fixation situés à 80 mm de la réservation. La platine du SikaRoof® Rain Collect FPO est ensuite soudée à l'air chaud sur la membrane Sarnafil® (cf schéma ci-dessous).
