SikaRoof® Rain Collect PVC
SikaRoof® Rain Collect PVC est une entrée d'eaux pluviales tronconique préfabriquée. Elle est composée d'un moignon en aluminium repoussé et d'une platine en Sikaplan® G-20 (membrane d'étanchéité à base de polychlorure de vinyle PVC armée), assemblés par sertissage.
- Mise en oeuvre facile
- Soudure à l'air chaud sans utilisation de flamme nue limitant ainsi le risque d'incendie
- Résistant à l'exposition aux U.V.
- Compatible avec toutes les membranes et accessoires d'étanchéité synthétiques Sikaplan® en PVC
Utilisation
Entrée d'eaux pluviales pour toutes les membranes des systèmes d'étanchéité de toitures Sikaplan®.Avantages
- Mise en oeuvre facile
- Soudure à l'air chaud sans utilisation de flamme nue limitant ainsi le risque d'incendie
- Résistant à l'exposition aux U.V.
- Compatible avec toutes les membranes et accessoires d'étanchéité synthétiques Sikaplan® en PVC
Emballage
Selon la quantité commandée et la taille du produit. Les produits sont stockés dans des cartons et conditionnés sur palettes.
Pour les conditions d'emballage, se reporter au tarif.
Couleur
Platine : gris clair similaire RAL 7047.
Moignon : gris aluminium.
Détails produits
AGRÉMENTS / NORMES
- Conforme à la norme EN 1253
Base chimique
Moignon en aluminium repoussé avec une platine en Sikaplan® G-20 à base de polychlorure de vinyle (PVC) armée.
Durée de Conservation
5 ans à compter de la date de production.
Conditions de Stockage
Les produits doivent être stockés dans leur emballage d'origine non entamé et non endommagé, dans un local sec et à des températures comprises en +5 °C et +30 °C. Ne pas superposer les palettes des produits pendant le transport ou le stockage. Se référer à l'emballage.
Surface supérieure
Platine carrée en membrane d'étanchéité synthétique en Sikaplan® G-20.
Surface Inférieure
Moignon en aluminium repoussé de forme tronconique.
Dimensions
| Diamètre externe de la partie cylindrique | Diamètre externe de la partie haute du cône | Longueur moignon | Platine | Poids |
| 80 mm | 160 mm | 425 mm | 480x480 mm | 1,00 kg |
| 95 mm | 190 mm | 445 mm | 480x480 mm | 1,24 kg |
| 120 mm | 240 mm | 485 mm | 550x550 mm | 1,53 kg |
| 145 mm | 290 mm | 520 mm | 550x550 mm | 1,73 kg |
| 195 mm | 390 mm | 597 mm | 650x650 mm | 2,72 kg |
Pour les dimensions disponibles, se reporter au tarif.
Épaisseur
Platine Sikaplan® G-20 : 2 mm.
Moignon aluminium : ≥ 1 mm.
Compatibilité
SikaRoof® Rain Collect PVC est compatible avec toutes les membranes d'étanchéité Sikaplan®.
Incompatible dans le cas d'un contact direct avec les matières plastiques telles que le polystyrène expansé (EPS), le polyuréthane (PUR / PIR) non parementé ou avec un parement incompatible, les mousses phénoliques (PF), avec le bitume, le goudron, les graisses, les huiles et les matériaux contenant des solvants. Ces matières ou matériaux peuvent altérer les propriétés du produit.
Application
Température de l'Air Ambiant
-20 °C min. / +60 °C max.
Température du Support
-25 °C min. / +60 °C max.
APPLICATION
La pose doit être réalisée conformément aux prescriptions du DTU série 43 concernée avec création d'un décaissé préalable. SikaRoof® Rain Collect PVC est posée sur son support direct (élément porteur, isolant thermique ou membrane Sikaplan®) et doit être fixée à l'élément porteur à l'aide d'attelages de fixation : plaquettes de répartition métallique ou fût plastiques 80 x 40 mm et vis adaptées à l'élément porteur.
Il existe deux options d'installation : soit SikaRoof® Rain Collect PVC est installé sous la membrane de toiture (solution préférée qui respecte le filet d'eau) ou sur la membrane de toiture (solution recommandée pour les membranes Sikaplan® SGK sous-facées d’un feutre polyester).

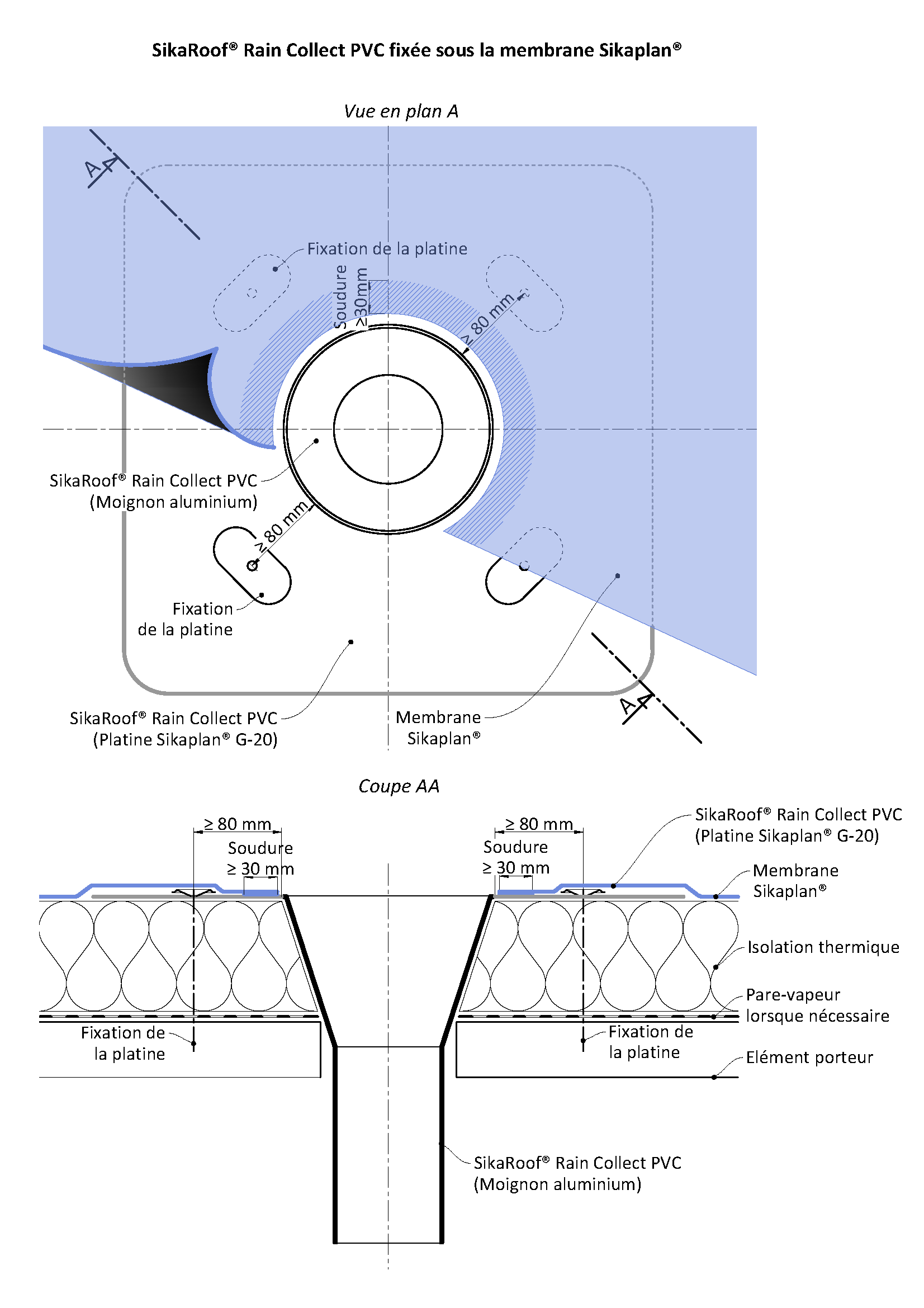

- Installation sous la membrane d'étanchéité Sikaplan® :
SikaRoof® Rain Collect PVC est fixée à l'élément porteur à l'aide de quatre attelages de fixation situés à 80 mm de l'orifice. Appliquer et couper la membrane Sikaplan® de partie courante afin de la souder sur la platine en laissant l'orifice visible (cf schéma ci-dessous).

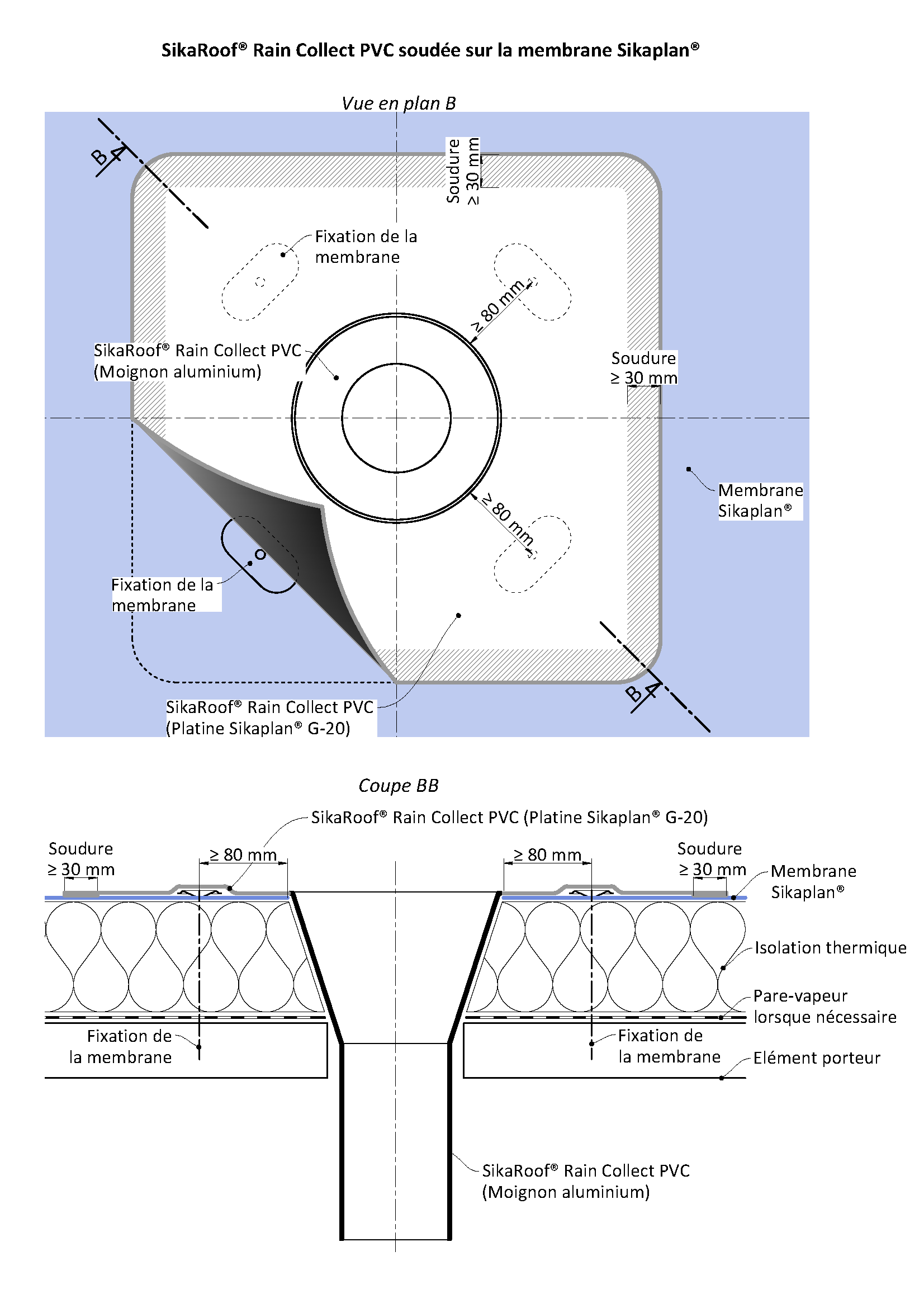

- Installation sur la membrane d'étanchéité Sikaplan® :
Appliquer la membrane Sikaplan® et découper-la proprement en laissant apparaître le trou du SikaRoof® Rain Collect PVC. Fixer la membrane de partie courante à l'aide de quatre attelages de fixation situés à 80 mm de la réservation. La platine SikaRoof® Rain Collect PVC est soudée à l'air chaud sur la membrane Sikaplan® (cf schéma ci-dessous).
