SikaRoof® Line Open FPO Mono
SikaRoof® Line Open FPO Mono est un exutoire de fumée à système de commande pneumatique. Il est composé d'un volet opalescent ouvrant simple et comprend des déflecteurs de fumée. L’ensemble repose sur une costière coiffante isolée et revêtue d’une membrane d’étanchéité Sarnafil® TS 77-15 E (épaisseur 1,5 mm) coloris blanc signalisation.
- Membrane de relevé pré-assemblée en usine
- Raccordement aisé avec toutes les membranes de la gamme Sarnafil® T
- Large amplitude d'ouverture de 160° pour faciliter l'extraction de la fumée
- Offre de la lumière naturelle dans le batiment
- Grille retardatrice d’effraction 1200 Joules pour la protection du personnel évoluant sur les toits en conformité avec le Code du Travail
Utilisation
SikaRoof® Line Open FPO Mono est destiné aux toitures revêtues de membranes d'étanchéité synthétiques Sarnafil® T (FPO). Il est utilisé dans le cadre de réfections de toiture avec ajout d'isolant nécessitant de réhausser les lanterneaux existants.Avantages
- Membrane de relevé pré-assemblée en usine
- Raccordement aisé avec toutes les membranes de la gamme Sarnafil® T
- Large amplitude d'ouverture de 160° pour faciliter l'extraction de la fumée
- Offre de la lumière naturelle dans le batiment
- Grille retardatrice d’effraction 1200 Joules pour la protection du personnel évoluant sur les toits en conformité avec le Code du Travail
Emballage
Maximum 4 lanterneaux par palette.
Couleur
Blanc signalisation similaire RAL 9016
Détails produits
AGRÉMENTS / NORMES
- Marquage CE et Déclaration des Performances selon les normes EN 12101-2:2003 et EN 1873+A1:2016
- Certification NF 537 DAS / DC
- Conforme aux normes NF S 61937-1:2003, NF S 61937-7:2010 (DENFC)
Base chimique
- Volet en polycarbonate alvéolaire (PCA) opalescent d’épaisseur 32 mm intégré dans un cadre en aluminium

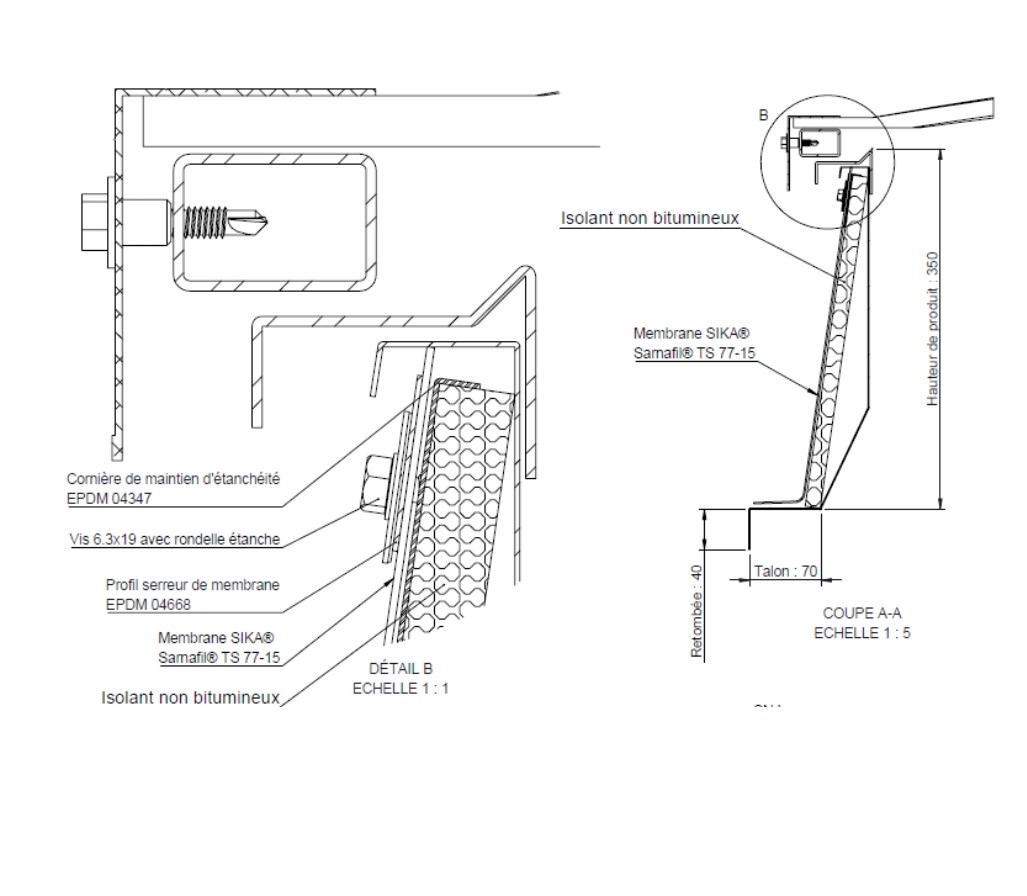

- Costière coiffante en tôle d'acier galvanisée, hauteur 350 mm, isolée à l'aide d'un panneau en laine de roche de 15 mm, et comportant une bande de membrane Sarnafil® TS 77-15 E.
- Déflecteurs en métal montés sur deux côtés
- Grille retardatrice d'effraction
Durée de Conservation
5 ans à compter de la date de production
Conditions de Stockage
Les produits doivent être conservés dans l'emballage d'origine non ouvert et intact, au sec et à des températures comprises entre +5 °C et +40 °C. Ne pas empiler les palettes pendant le transport ou le stockage. Se reporter à l'emballage.
Dimensions
Disponible dans toutes les dimensions entre 100x100 cm et 170x300 cm (largeur x longueur). Se référer au tarif.
Hauteur
350 mm
Compatibilité
Le contact direct des membranes Sarnafil® T avec le bitume peut entraîner une décoloration de la membrane. Il est donc nécessaire d'interposer un écran de séparation adapté (cf. documents techniques).
Application
MATÉRIEL DE MISE EN ŒUVRE
Les équipements de soudage à l'air chaud électriques permettent la thermosoudure des recouvrements des lés de membrane Sarnafil® TS 77-15 E :
- Appareils manuels : Lester Triac ou similaire
- Appareils automatiques avec contrôle de la température de l’air chaud : Leister Sarnamatic, Varimat, Uniroof, etc...
APPLICATION
Procédure de mise en oeuvre
Se reporter au Document Technique d'Application ou au Cahier des Clauses Techniques des systèmes Sarnafil® TS 77 E.
Application par du personnel formé
SikaRoof® Line Open FPO Mono est mis en œuvre par des entreprises qui emploient du personnel expérimenté et agréé par Sika France S.A.S. après un passage dans nos centres de formation.
Mise en oeuvre de la réhausse
SikaRoof® Line Open FPO Mono est utilisé en rénovation de toiture, et doit être fixé sur ses quatre côtés sur la costière du lanterneau existant, conformément aux prescriptions du DTU 43.3.
SikaRoof® Line Open FPO Mono doit être fixé par des vis auto-foreuses à tête plate, à raison de 3 fixations par mètre linaire minimum. Ces vis ne sont pas fournies par Sika.
Habillage en membrane

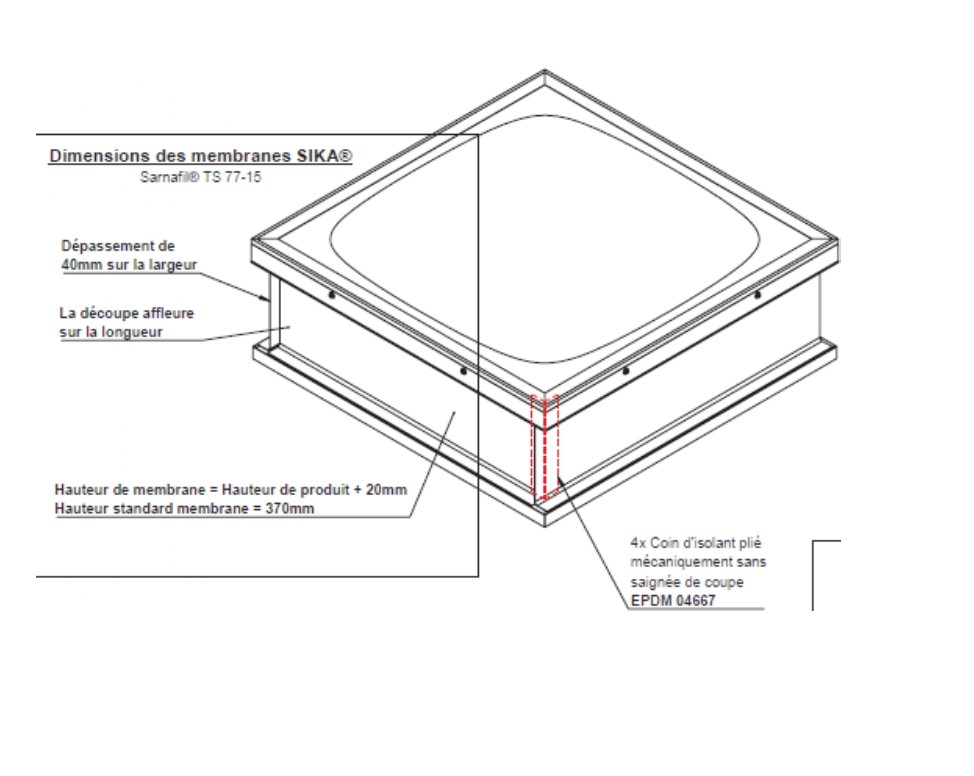

La jupe en membrane recouvrant le SikaRoof® Line Open FPO Mono doit être raccordée à l'étanchéité Sarnafil® TS 77 du relevé et en partie courante. L’assemblage des quatre faces de la jupe est réalisé au moyen des languettes de 40 mm prévues à cet effet. Chaque languette est rabattue et soudée sur la face adjacente, pour assurer la continuité de l’étanchéité du relevé.
Souder le revers de la jupe à la membrane déjà appliquée sur le rebord, le long du talon de la costière métallique.
Traiter les angles intérieurs et extérieurs à l'aide des pièces préfabriquées Sarnafil® T Corner 90° sur la membrane.
Pour plus d'informations sur la membrane, veuillez vous reporter à la fiche technique actuelle du produit Sarnafil® TS 77-15 E.
