SikaRoof® Line Open FPO Stairs
SikaRoof® Line Open FPO Stairs est un exutoire de fumée conçu pour les cages d'escalier. Il est composé d'un volet opalescent simple avec une amplitude d'ouverture de 110° reposant sur une costière coiffante isolée et revêtue d’une membrane d’étanchéité Sarnafil® TS 77-15 E (épaisseur 1,5 mm) coloris blanc signalisation.
- Membrane de relevé pré-assemblée en usine
- Raccordement aisé avec toutes les membranes de la gamme Sarnafil® T
- Grande amplitude d'ouverture du cadre de 110° pour faciliter l'extraction de la fumée
- Disponible en système de commande pneumatique, mécanique et électrique
- Permet l'accès en toiture par la cage d'escalier
- Offre de la lumière naturelle dans le batiment
- Grille retardatrice d’effraction 1200 Joules pour la protection du personnel évoluant sur les toits en conformité avec le Code du Travail
Utilisation
SikaRoof® Line Open FPO Stairs est destiné aux toi tures revêtues de membranes d'étanchéité synthé tiques Sarnafil® T (FPO). Il est utilisé dans le cadre de réfection de toiture avec ajout d'isolant nécessitant de réhausser les lanterneaux existants.Avantages
- Membrane de relevé pré-assemblée en usine
- Raccordement aisé avec toutes les membranes de la gamme Sarnafil® T
- Grande amplitude d'ouverture du cadre de 110° pour faciliter l'extraction de la fumée
- Disponible en système de commande pneumatique, mécanique et électrique
- Permet l'accès en toiture par la cage d'escalier
- Offre de la lumière naturelle dans le batiment
- Grille retardatrice d’effraction 1200 Joules pour la protection du personnel évoluant sur les toits en conformité avec le Code du Travail
Emballage
Maximum 4 lanterneaux par palette.
Couleur
Blanc signalaisation similaire RAL 9016
Détails produits
AGRÉMENTS / NORMES
- Marquage CE et Déclaration des Performance selon les normes EN 12101-2:2003, EN 1873+A1 : 2016
- Certification NF 537 DAS / DC
- Conforme aux normes NF S 61937 1:2003, NF S 61937-7:2010 (DENFC).
Base chimique
- Volet en polycarbonate alvéolaire (PCA) opalescent d’épaisseur 32 mm intégré dans un cadre en aluminium

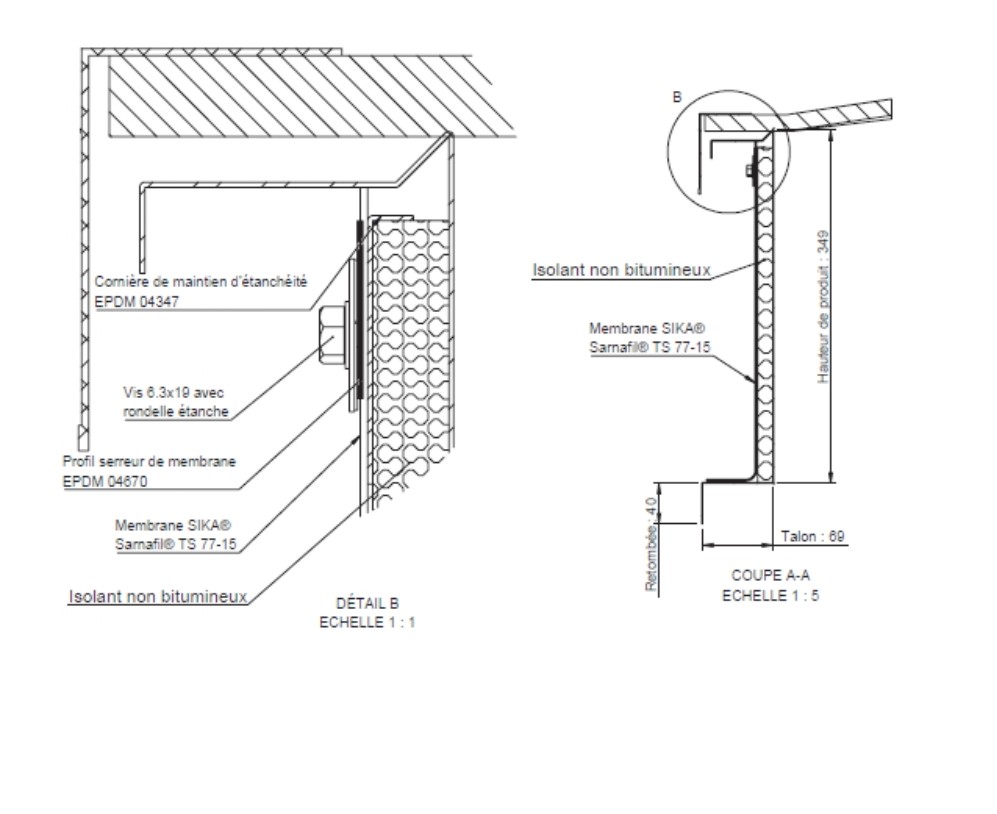

- Costière coiffante en tôle d'acier galvanisée, hauteur 350 mm, isolée à l'aide d'un panneau en laine de roche de 15 mm, et comportant une bande de membrane Sarnafil® TS 77-15 E.
- Grille retardatrice d'effraction ouvrante
Durée de Conservation
5 ans à partir de la date de production.
Conditions de Stockage
Les produits doivent être conservés dans l'emballage d'origine non ouvert et intact, au sec et à des températures comprises entre +5 °C et +40 °C. Ne pas empiler les palettes pendant le transport ou le stockage. Se reporter à l'emballage.
Dimensions
100x100 cm
Hauteur
350 mm
Compatibilité
Le contact direct des membranes Sarnafil® T avec le bitume peut entraîner une décoloration de la membrane. Il est donc nécessaire d'interposer un écran de séparation adapté (cf. documents techniques).
Application
MATÉRIEL DE MISE EN ŒUVRE
Les équipements de soudage à l'air chaud électriques permettent la thermosoudure des recouvrements des lés de membrane Sarnafil® TS 77-15 E :
- Appareils manuels : Lester Triac ou similaire
- Appareils automatiques avec contrôle de la température de l’air chaud : Leister Sarnamatic, Varimat, Uniroof, etc...
APPLICATION
Procédure de mise en oeuvre
Se reporter au Document Technique d'Application ou au Cahier des Clauses Techniques des systèmes Sarnafil® TS 77 E.
Application par du personnel formé
SikaRoof® Line Open FPO Stairs est mis en œuvre par des entreprises qui emploient du personnel expérimenté et agréé par Sika France S.A.S. après un passage dans nos centres de formation.
Mise en oeuvre de la réhausse
SikaRoof® Line Open FPO Stairs est utilisé en rénovation de toiture, et doit être fixé sur ses quatre côtés sur la costière du lanterneau existant, conformémént aux prescriptions des DTU 43.3 et 43.5.
SikaRoof® Line Open FPO Stairs doit être fixé par des vis auto-foreuses à tête plate, à raison de 3 fixations par mètre linaire minimum. Ces vis ne sont pas fournies par Sika.
Habillage en membrane

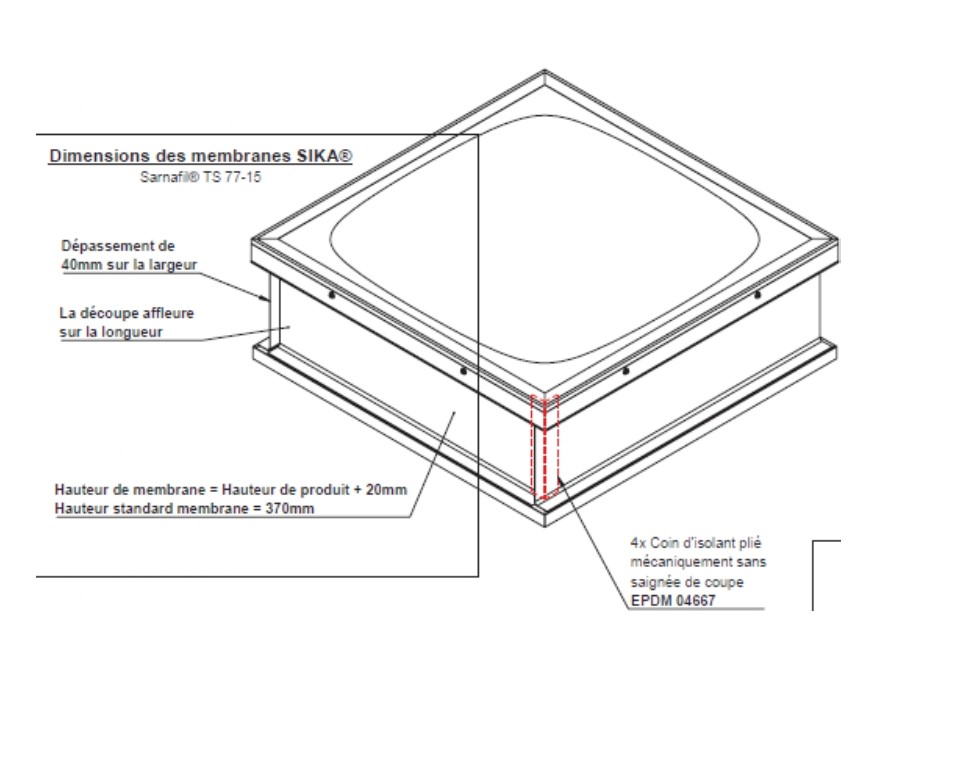

La jupe en membrane recouvrant le SikaRoof® Line Open FPO Stairs doit être raccordée à l'étanchéité Sarnafil® TS-77 du relevé et en partie courante. L’assemblage des quatre faces de la jupe est réalisé au moyen des languettes de 40 mm prévues à cet effet. Chaque languette est rabattue et soudée sur la face adjacente, pour assurer la continuité de l’étanchéité du relevé.
Souder le revers de la jupe à la membrane déjà appliquée sur le rebord, le long du talon de la costière métallique.
Traiter les angles intérieurs et extérieurs à l'aide des pièces préfabriquées Sarnafil® T Corner 90° sur la membrane.
Pour plus d'informations sur la membrane, veuillez vous reporter à la fiche technique actuelle du produit Sarnafil® TS 77-15 E.
