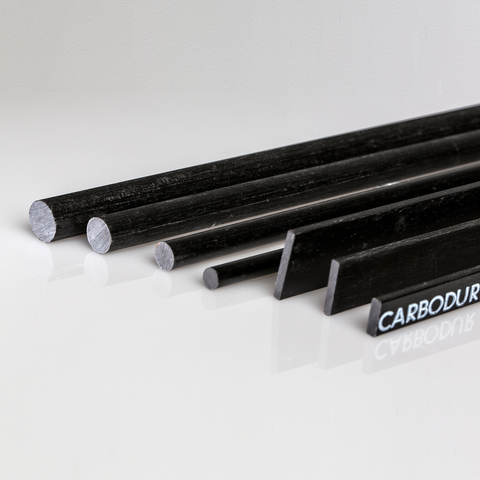

Sika® CarboDur® S NSM

Barres pultrudées de section rectangulaire à base de fibres de carbone à engraver/sceller dans le support (NSM) pour le renforcement de structures

  • Sika® CarboDur® S NSM sont des P.R.F.C. (Polymères Renforcés de Fibres de Carbone) pultrudés, à base de fibres de carbone noyées dans une matrice époxydique.
  • Sika® CarboDur® S NSM sont engravées et collées dans des rainures créées à la surface de la structure à renforcer. Le terme NSM signifie en anglais « Near Surface Mounted » qui se traduit par « inséré en surface ».
  • Sika® CarboDur® S NSM sont utilisées pour le renforcement des structures en béton armé, en béton précontraint, en bois, en maçonnerie.
  • Selon les conditions d’applications (qualité du support, type d’application, largeur et profondeur de rainure), différents adhésifs structuraux peuvent être utilisés pour l’installation du système de barres engravées Sika® CarboDur® S NSM.

  • Insensible à la corrosion
  • Très haute performance
  • Excellente durabilité et résistance/tenue à la fatigue
  • Facile à transporter, à manipuler in-situ (légèreté)
  • Invisible une fois installée (engravée dans le béton)
  • Application rapide et économique
  • Peu de préparation de surface du support, pas de nivellement d’irrégularités
  • Surface renforcée circulable (barre engravée, non exposée aux actions mécaniques extérieures)
Contactez-nous
Notice technique Voir tous les documents

Utilisation

Différents cas de renforcement de structures :
  • En partie supérieure d’éléments (zones tendues entre appuis, zones tendues en moments négatifs).
Augmentation de charges
  • Augmentation de la capacité portante des poutres, des dalles : augmentation des charges d’exploitation, trafic, changement de destination du local, …
Endommagement des éléments de structures
  • Dégradation de la structure
  • Corrosion, diminution ou sectionnement d’armatures internes
  • Accidents (impact de véhicule, séisme, incendie…)
Amélioration des conditions de service et de durabilité
  • Réduction de l’ouverture des fissures
  • Réduction des contraintes dans les armatures internes
  • Amélioration de la résistance/tenue à la fatigue de la structure
Modification de la structure
  • Création de trémies
Renforcement préventif
  • Renforcement dans les zones sismiques
  • Impact, explosion...
Défauts de conception, défauts de calcul
  • Insuffisance ou déficience des sections d’acier interne
  • Défaut de positionnement des armatures dans le béton

Avantages

  • Insensible à la corrosion
  • Très haute performance
  • Excellente durabilité et résistance/tenue à la fatigue
  • Facile à transporter, à manipuler in-situ (légèreté)
  • Invisible une fois installée (engravée dans le béton)
  • Application rapide et économique
  • Peu de préparation de surface du support, pas de nivellement d’irrégularités
  • Surface renforcée circulable (barre engravée, non exposée aux actions mécaniques extérieures)

Emballage

 Rouleaux de 25, 50, 250 m

Couleur

PRFC (Polymère Renforcé de Fibres de Carbone – matrice résine époxy) de couleur noire.

Détails produits

Environnement et sécurité

AGRÉMENTS / NORMES

  • Appréciation Technique Expérimentation (Atex de Cas A), numéro de référence CSTB : 3190_V1, Procédés Sika CarboDur® S NSM et Sika CarboDur® BC, validité du 25/04/2023 au 25/04/2025.
  • Royaume Uni: Concrete Society Technical Report No.55, Design guidance for strengthening concrete structures using fibre composite material, 2012 (UK).
  • International: Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
Information produit

Teneur en Fibres

> 68 %

Durée de Conservation

5 ans à partir de la date de production

Conditions de Stockage

Stocker en emballage d'origine intact et non ouvert à l'abri d'une exposition directe au soleil, au sec et à une température comprise entre +5°C et +50°.

Transport : uniquement en emballage d’origine ou protégé contre toutes dégradations mécaniques.

Dimensions

Type Sika® CarboDur® S NSM

Largeur

Epaisseur

Section

1,030

10 mm

3,0 mm

30 mm2
Information système

Structure du Système

Le système décrit dans cette Notice doit être respecté et ne peut faire l’objet de modification.

Barres utilisées comme renfort structural : Sika® CarboDur® S NSM.

Adhésif structural :

  • Sikadur®-300, Sikadur®-53 - utilisées pour des surfaces horizontales (0 à 2% de pente)
  • Sikadur®-330, Sikadur®-30, ou Sika AnchorFix® -3030 - utilisés pour toutes les surfaces et en sous faces.

Pour des informations détaillées concernant la mise en œuvre du système, consulter Appréciation Technique Expérimentation, numéro de référence CSTB : 3190_V1, et les notices des produits concernés.


Information technique

Résistance en Traction du Stratifié

Valeur moyenne

3 100 N/mm2

Valeur au fractile 5%

2 900 N/mm2

Valeurs dans le sens longitudinal des fibres

Module d'Élasticité en Traction du Stratifié

Valeur moyenne

170 000 N/mm2

Valeur au fractile 5%

165 000 N/mm2

Valeurs dans le sens longitudinal des fibres

Allongement à la Rupture en Traction du Stratifié

Valeur moyenne

1,70 %

Valeurs dans le sens longitudinal des fibres

Température de Transition vitreuse

> +100 °C

(EN 61006)

Application

Consommation

Consommation

Type de lamelleDimensions de la rainure largeur / profondeur

Produit

Consommation théorique*
Sika® CarboDur® S1,0308 mm × 15 mm

Sikadur®-30
Sikadur®-330
Sikadur®-300
Sika AnchorFix®-3030

Sikadur®-53

~0,15 kg/m
~0,12 kg/m
~0,10 kg/m
~0,14 kg/m

~0,18 kg/m

* Consommation théorique : ne tient pas compte l'état du support, des pertes et déchets.
Etapes d'applications

QUALITÉ DU SUPPORT

  • La qualité du support doit être contrôlée. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, réparation et protection des structures en béton).
  • Avant rainurage du support, la structure de béton armé doit être diagnostiquée pour déterminer la présence et la profondeur des armatures internes existantes, la présence de canalisations, câbles, etc…
  • Lors de l’opération de rainurage, veiller à ne pas endommager ni couper les armatures internes du béton, les armatures de précontrainte, les gaines engravées, etc.

Pour des informations détaillées, consulter l'Appréciation Technique Expérimentation, numéro de référence CSTB : 3190_V1, Procédés Sika CarboDur® S NSM et Sika CarboDur® BC.

PRÉPARATION DU SUPPORT

  • Le support et les rainures doivent recevoir une préparation de surface adaptée pour les rendre propres, sains, exempts de laitance, d’agents polluants, de graisse, d’huile, de particules friables, etc.
  • Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en œuvre de la colle.
  • Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à réaliser préalablement au démarrage du mélange du kit de l’adhésif Sikadur®.

Consulter l'Appréciation Technique Expérimentation (Atex de Cas A), numéro de référence CSTB : 3190_V1, Procédés Sika CarboDur® S NSM et Sika CarboDur® BC pour plus d’informations.
