Sika® CarboDur® S
Sika® CarboDur® S
Sika® CarboDur® S
Sika® CarboDur® S

Sika® CarboDur® S

Lamelles pultrudées à base de fibres de carbone pour le renforcement de structures.

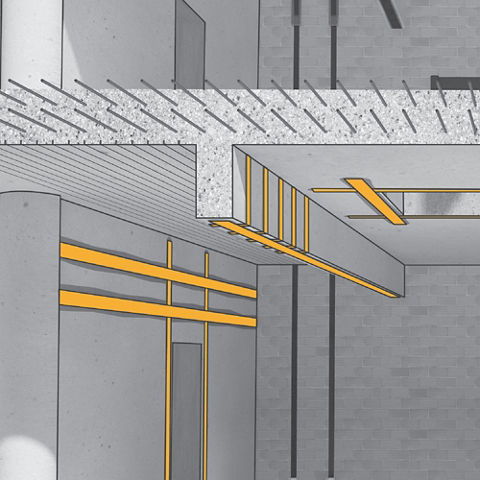

Les Sika® CarboDur® S sont des P.R.F.C. pultrudés (Polymères Renforcés de Fibres de Carbone), à base de fibres de carbone noyées dans une matrice époxydique. Ils se présentent sous forme de lamelles préfabriquées en usine, et sont conçus pour le renforcement des structures en béton armé, en béton précontraint, en bois, en maçonnerie, en métal. Les lamelles de Sika® CarboDur® S sont collées sur la structure à renforcer à l’aide de l’adhésif structural Sikadur® -30. Consulter la Notice Produit de l’adhésif concerné.

  • Insensible à la corrosion
  • Très haute performance
  • Excellente durabilité et résistance/tenue à la fatigue
  • Facile à transporter (légèreté, conditionnement en rouleau)
  • Longueur illimitée (rouleau de 10 à  250 mètres suivant le type de lamelle)
  • Application économique (pas de matériel de levage, ni de serrage)
  • Peut recevoir un revêtement (peinture, mortier…)
  • Croisement aisé des lamelles grâce à la faible épaisseur
  • Facilité d’application, en particulier en sous face, sans moyen auxiliaire de placage ni de serrage
  • Facile à préparer, applicable en plusieurs couches superposées
  • Finition excellente des bords de lamelles (imprégnation et alignement des fibres) obtenue lors de la fabrication par pultrusion
  • Tests approfondis et approuvés disponibles dans de nombreux pays
Contactez-nous
Notice technique Fiche de données de sécurité Voir tous les documents

Utilisation

Différents cas de renforcement de structures : Augmentation de charges
  • Augmentation de la capacité portante des poutres, des dalles : augmentation des charges d’exploitation, trafic, changement de destination du local, …
Endommagement des éléments de structures
  • Dégradation des matériaux de la structure
  • Corrosion, diminution ou sectionnement d’armatures internes
  • Accidents (impact de véhicule, séisme, incendie,…)
Amélioration des conditions de service et de durabilité
  • Réduction de flèche  et d’ouverture de fissure
  • Réduction des contraintes dans les armatures internes
  • Amélioration de la résistance/tenue à la fatigue de la structure
Modification de la structure
  • Création de trémies
Renforcement préventif
  • Renforcement parasismique (Eurocode 8)
  • Impact, explosion, etc
Défauts de conception, défauts de calcul
  • Insuffisance ou déficience des sections d’acier interne
  • Défaut de positionnement des armatures dans le béton

Avantages

  • Insensible à la corrosion
  • Très haute performance
  • Excellente durabilité et résistance/tenue à la fatigue
  • Facile à transporter (légèreté, conditionnement en rouleau)
  • Longueur illimitée (rouleau de 10 à  250 mètres suivant le type de lamelle)
  • Application économique (pas de matériel de levage, ni de serrage)
  • Peut recevoir un revêtement (peinture, mortier…)
  • Croisement aisé des lamelles grâce à la faible épaisseur
  • Facilité d’application, en particulier en sous face, sans moyen auxiliaire de placage ni de serrage
  • Facile à préparer, applicable en plusieurs couches superposées
  • Finition excellente des bords de lamelles (imprégnation et alignement des fibres) obtenue lors de la fabrication par pultrusion
  • Tests approfondis et approuvés disponibles dans de nombreux pays

Emballage

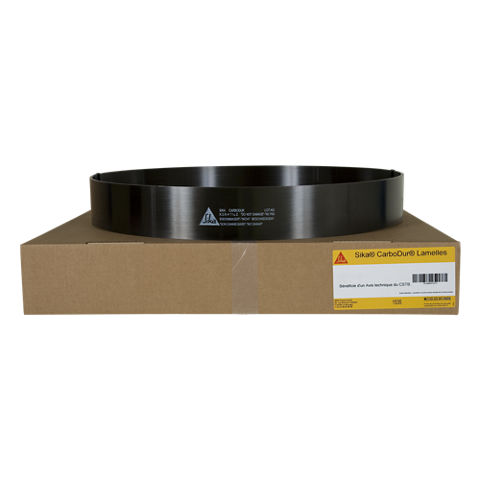

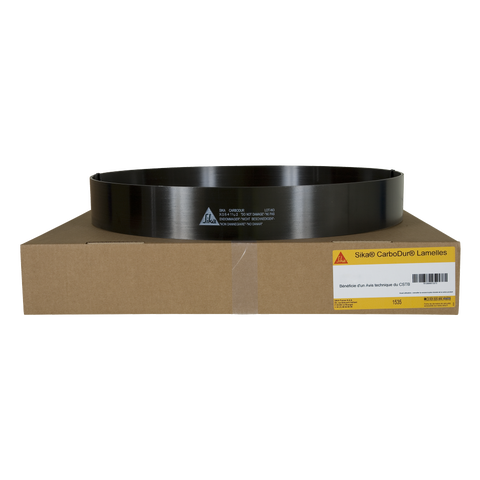

Suremballage carton pour les rouleaux de 10, 25, 50 m

Suremballage en caisse en bois pour les rouleaux de 250 m

Couleur

PRFC (Polymère Renforcé de Fibres de Carbone – matrice résine époxy) de couleur noire

Détails produits

Environnement et sécurité

AGRÉMENTS / NORMES

France:

  • Avis Technique CSTB  n°3.3/20-1021_V2 Sika® CarboDur®
  • Essais de traction et de cisaillement inter-laminaire sur les Lamelles PRFC (avant et après vieillissement accéléré)
  • Essai de cisaillement sur béton, et traction directe, après 18 mois de vieillissement en enceinte climatique (40°C et 95% HR)
  • Essai de tenue aux UV du système Sika® CarboDur® (avec et sans revêtement de protection Sikagard®)

Slovaquie: TSUS, Building Testing and research institutes,
Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap® (Slovak).

Pologne: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych (Polish)

Pologne: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej:   Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych (Polish)

USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008, (USA).

Royaume Uni: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012 (UK).

Suisse: SIA 166:2004 Klebebewehrungen

Italie: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systmes for Strengthening Existing Structures

International: Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
Information produit

Teneur en Fibres

> 68 %

Durée de Conservation

Illimité, à condition que les conditions de stockage soient respectées.

Conditions de Stockage

Illimité à l’abri d’une exposition directe au soleil, au sec et à une température inférieure à 50°C.

Transport : uniquement en emballage d’origine ou protégé contre toutes dégradations mécaniques

Dimensions

Sika CarboDur

Largeur

Epaisseur

Section

S 512

50 mm

1,2 mm

60 mm2

S 81280 mm1,2 mm96 mm2
S 1012100 mm1,2 mm120 mm2
S 1512150 mm1,2 mm180 mm2

Tenu en stock (rouleau de 10, 25, 50, 250m)

Densité

1,60
Information système

Structure du Système

Le système décrit dans cette Notice doit être respecté et ne peut faire l’objet de modification.

Adhésif structural : Sikadur®-30

Pour des informations détaillées concernant la mise en oeuvre, consulter l'avis Technique CSTB  n°3.3/20-1021_V2 Sika® CarboDur®, et les notices des produits concernés.
Information technique

Résistance en Traction du Stratifié

Valeurs dans le sens longitudinal des fibres

Valeur moyenne

3 100 MPa

Valeur au fractile 5%

2 900 MPa

Module d'Élasticité en Traction du Stratifié

Valeurs dans le sens longitudinal des fibres

Valeur moyenne

170 000 MPa

Valeur au fractile 5 %

165 000 MPa

Allongement à la Rupture en Traction du Stratifié

Valeur dans le sens longitudinal des fibres

Valeur moyenne

> 1,80 %

Température de Transition vitreuse

>100 °C

(EN 61006)

Application

Consommation

Consommation

Largeur du Sika® CarboDur® S

Consommation de Sikadur®-30* (sur support et lamelle)

50 mm

0,20 à 0,28 kg/m

80 mm0,32 à 0,44 kg/m
100 mm0,44 à 0,64 kg/m

150 mm

0,68 à 1,00 kg/m

*La consommation indiquée correspond à une application standard. La rugosité et la planéité du support, le croisement de lamelles, la perte et les déchets peuvent entrainer une consommation plus élevée de l’adhésif, jusqu’à 20% supplémentaires..
Etapes d'applications

QUALITÉ DU SUPPORT

Consulter l’Avis Technique CSTB  n°3.3/20-1021_V2 Sika® CarboDur®

La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation et protection des structures en béton).

  • application sur béton :

La valeur moyenne de résistance en traction directe de la surface de béton préalablement préparée doit être de 1,5 MPa. Si cette valeur n'est pas atteinte, les solutions alternatives peuvent être :

- les barres Sika® CarboDur® S utilisées selon la technique « NSM », engravées en surface du béton

- Les tissus SikaWrap® se reporter à la notice Produit du SikaWrap®-230 C ou -600 C.

Le béton doit généralement être âgé de plus de 28 jours (prendre aussi en considération les conditions environnementales de durcissement, le type de béton, sa résistance).

  • application sur autres types de supports (hors Avis technique) :

La structure bois, maçonnerie, ou métallique doit également faire l’objet d’un diagnostic.

PRÉPARATION DU SUPPORT

Consulter l’Avis Technique CSTB  n°3.3/20-1021_V2 Sika® CarboDur®.

Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements, …

Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en œuvre de la colle.

Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de l’adhésif Sikadur®-30.

.
