Sikafloor® MultiDur ES-55 ESD
Sikafloor® MultiDur ES-55 ESD est un revêtement de sol autolissant, dissipatif, à base de résine époxydique. Le système est conçu pour dissiper les charges électrostatiques (ESD) et protéger les équipements sensibles, dans les zones protégées contre les décharges électrostatiques (EPA).
- Faibles émissions de Contaminants Moléculaires Aéroportés (AMC)
- Bonne résistance à des produits chimiques définis
- Finition autolissante brillante
Produits du système
Utilisation
Le système Sikafloor® MultiDur ES-55 ESD est un revêtement destiné aux locaux industriels tels que :- l'industrie pharmaceutique
- l'industrie automobile
- l'industrie électronique et les data centers
Avantages
- Faibles émissions de Contaminants Moléculaires Aéroportés (AMC)
- Bonne résistance à des produits chimiques définis
- Finition autolissante brillante
Couleur
Couleurs disponibles dans les teintes proches des RAL suivants : RAL 5012, RAL 6010, RAL 6021, RAL 6027, RAL 7001 RAL 7005, RAL 7011, RAL 7015, RAL 7016, RAL 7024, RAL 7034, RAL 7036, RAL 7038, RAL 7040, RAL 7043, RAL 7044, RAL 7045, RAL 9002, RAL 9005.
Apparence
Finition autolissante brillante
Détails système
AGRÉMENTS / NORMES
-
Homologation pour les produits de protection ESD selon la norme IEC 61340, Institut RISE, n° ESD-20-0023
-
Résistance d'isolement selon la norme DIN VDE 0100-600, Kiwa, rapport n° P 12819-E
-
Classement de réaction au feu européen selon la norme EN 13501-1 : OFI, rapport n° 2102463
-
Propriétés électrostatiques selon la norme ASTM F 150, Kiwa, rapport n° P 13238-1-E

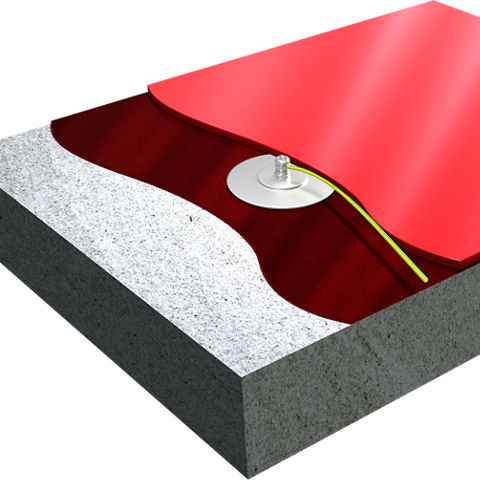

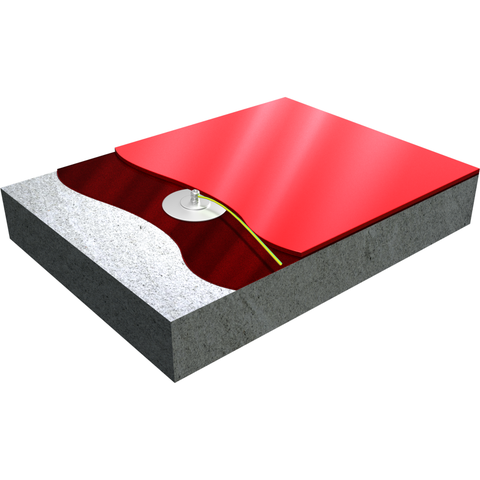

Structure du Système
Sikafloor® MultiDur ES-55 ESD
| Couches | Produits | |
| 1. | Primaire | Sikafloor®-150 Plus Sikafloor®-150 Sikafloor®-151 Sikafloor®-1590 |
| 2. | Couche de masse | Sikafloor®-2350 ESD chargé à 1:0,2 avec Sika® Quartz 0,1-0,3 mm |
Base chimique
Résine époxydique
Épaisseur nominale
1,5 mm à 2 mm
Réaction au Feu
| Bfl-s1 | (EN 13501-1) |
Comportement électrostatique
| Résistance à la terre | RG < 109 Ω |
| Résistance moyenne typique à la terre | RG < 106–107 Ω |
| Production de tension à travers le corps / BVG* (*Body Voltage Generation) | < 100 V |
| Résistance électrique du système (personne-chaussures-sol) | RG < 109 Ω |
CONDITIONS ET SPECIFICATIONS RELATIVES AUX MESURE ESD
Toutes les valeurs déclarées dans la Fiche Système ont été mesurées selon les équipements et les conditions ambiantes suivantes (à l'exception de celles faisant l'objet de rapports d'essais externes) :
| Équipements / Conditions | Spécifications |
| Pointure des chaussures ESD | 42 (EU) (UK: 8; US: 8,5) |
| Corpulence de la personne | 90 kg |
| Conditions ambiantes | +23 °C/50 % |
| Appareil pour la mesure de la résistance à la terre | Metriso 2000 ou 3000 (Warmbier) ou similaire |
| Sonde de mesure | Sonde de mesure avec caoutchouc conducteur Poids : 2,50 kg |
| Dureté du patin en caouthouc | Shore A (60 ±10) |
| Appareil pour la mesure de la production de tension à travers le corps (BVG) | "Walking Test Kit WT 5000" (Warmbier) ou similaire |
IMPORTANT
Les chaussures ESD utilisées sur les zones protégées contre les décharges électrostatiques (EPA) doivent avoir une résistance < 5 MΩ selon la norme IEC 61340-4-3 dans un climat de classe 1 (12% d'humidité relative / +23°C). Afin d'atteindre des charges traversant le corps humain < à 30 volts lors du test du marcheur (à 12% d'humidité relative et +23°C), l'utilisation des chaussures ESD - Weeger ESD clog, art. 48512-30, www.schuh-weeger.de - est conseillée.
Note : Les valeurs des mesures peuvent varier selon le type de chaussures ESD, les conditions ambiantes (températures, humidité de l'air par exemple), de l'appareil de mesure, de la propreté du sol et de la corpulence de la personne.
Application
Température de l'Air Ambiant
| Maximum | +30 °C |
| Minimum | +15 °C |
Humidité relative de l’Air
| Maximum | 80 % h.r. |
Point de Rosée
Attention à la condensation.
Le support et le produit avant mélange doivent être à une température de +3°C par rapport au point de rosée pour réduire les risques de condensation et de blanchiment. Les températures basses et les conditions d'humidité élevées augmentent les risques de blanchiment.
Température du Support
| Maximum | +30 °C |
| Minimum | +15 °C |
Humidité du Support
Se référer à la notice produit concernée.
Délai d’attente / Recouvrement
Pour le délai de recouvrement du primaire, se référer aux notices produits concernées.
Produit Appliqué Prêt à l’Emploi
Délai de durcissement :
| Température | Trafic piéton | Trafic léger | Durcissement complet |
| +10 °C | ~ 48 heures | ~ 3 jours | ~ 7 jours |
| +20 °C | ~ 24 heures | ~ 2 jours | ~ 4 jours |
| +30 °C | ~ 16 heures | ~ 36 heures | ~ 3 jours |
Ces données s'appliquent après la mise en œuvre de la dernière couche du système.
Ces données ne sont qu'indicatives et seront modifiées par le changement des conditions ambiantes, particulièrement la température et l'humidité relative.
Consommation
| Couches | Produits | Consommation |
| Primaire | Sikafloor®-150 Plus Sikafloor®-150 Sikafloor®-151 Sikafloor®-1590 | 1-2 × 0,3–0,5 kg/m² |
| Couche de nivellement (si nécessaire) | Sikafloor®-150 Plus Sikafloor®-150 Sikafloor®-151 Sikafloor®-1590 | Se référer à la notice produit du primaire concerné |
| Mise à la terre | Sikafloor® Earthing Kit | 1 point de mise à la terre par surface circulaire de 200-300 m² 2 minimum par pièce |
| Couche de masse | 1 x Sikafloor®-2350 ESD chargé à 1:0,2 avec Sika Quartz 0,1-0,3 mm | 1,5–2,5 kg/m² |
Note : Une consommation plus faible peut réduire la résistance chimique et mécanique ainsi que les propriétés autolissantes de la résine.
Note : Ces valeurs sont théoriques et ne prennent pas en compte un certain nombre d’éléments pouvant les augmenter comme la porosité, la rugosité, les pertes, etc. Appliquer le produit sur une zone test pour mesurer la consommation exacte.
PRÉPARATION DU SUPPORT
Se référer au document normatif suivant : NF DTU 54.1 (revêtements de sols coulés à base de résine de synthèse).
Le support doit posséder les résistances mécaniques minimales suivantes :
- Cohésion d’au moins 1,5 MPa en traction directe
- Résistance à la compression d’au moins 25 MPa
- Porosité à la goutte d’eau comprise entre 60 et 120 secondes
Le support doit être propre, sain, sec et avoir subi une préparation mécanique adaptée (grenaillage) permettant d’obtenir un état de surface rugueux et débarrassé de toute partie non ou peu adhérente, exempt de trace d’huile, de laitance, de graisse, de produit de cure et de toute substance susceptible de nuire à l’adhérence. Une aspiration soignée sera réalisée après la préparation de surface.
APPLICATION
MESURES DE LA CONDUCTIVITÉ ESD
Nombre de mesures de conductivité à effectuer :
| Surface réalisée | Nombre de mesures |
| < 10 m² | 6 |
| ≥ 10 m² et < 100 m² | 10 à 20 |
| ≥ 100 m² et < 1000 m² | 50 |
| ≥ 1000 m² et < 5000 m² | 100 |
Si les valeurs mesurées ne correspondent pas aux valeurs spécifiées, procéder à une mesure supplémentaire dans un rayon de 30 cm autour de la première mesure. Si la valeur de la nouvelle mesure correspond aux spécifications, la mesure originale peut être ignorée, sinon répéter la mesure décrite ci-dessus jusqu'à ce que le respect des exigences ait été vérifié.
Si les exigences ne peuvent pas être vérifiées, contacter Sika France S.A.S
POINTS DE MISE À LA TERRE
Si le système de connexion à la terre Sikafloor® Earthing Kit est utilisé, les instructions de pose doivent être suivies scrupuleusement. Le Sikafloor® Earthing Kit doit être relié à la terre par un électricien suivant les réglementations en vigueur.
Nombre de points de mise à la terre : Au minimum 2 mises à la terre par local. Le nombre optimal est basé sur les conditions locales et devra être précisé sur des plans ou tout autre document contractuel.
