SikaWrap®-230 C

Tissu de fibres de carbone unidirectionnelles, conçu pour les applications de renforcement de structures

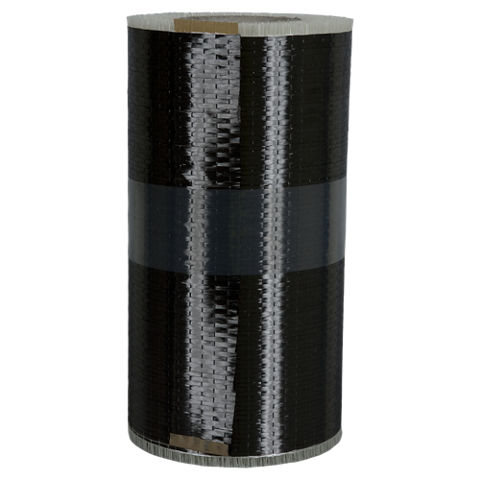

Le SikaWrap®-230 C est un tissu unidirectionnel de renforcement de structures, à base de fibres de carbone, applicable « à sec » (sans imprégnation préalable des fibres).

  • Facile à appliquer sur des surfaces planes ou courbes (poteaux, cheminées, dômes, silos,...).
  • Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion.
  • Légèreté ; permet un renforcement sans alourdir la structure.
  • Dispose de fibres de maintien latéral pour une meilleure stabilité du tissu.
  • Utilisation et application optimisées : tissu existe en 2 largeurs (30 et 60 cm).
Notice technique Voir tous les documents

Utilisation

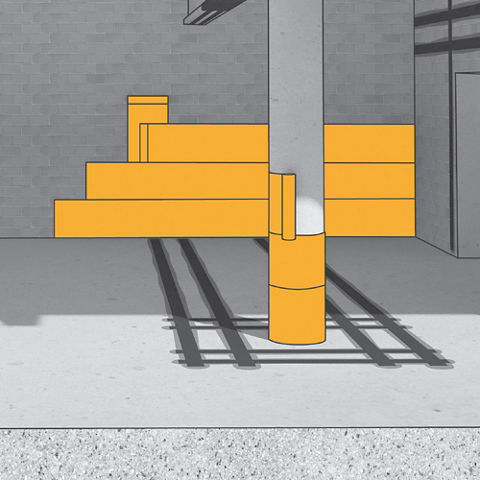

Renforcement de structures en béton armé ou précontraint, en maçonnerie et en bois, pour augmenter la reprise d’effort de flexion et de cisaillement :
Renforcement des poutres vis-à-vis de l’effort tranchant.
Augmentation de la résistance et de la ductilité des poteaux par confinement (section circulaire, carrée).
Augmentation de la capacité portante des éléments de la structure.
Amélioration de la tenue des maçonneries vis-à-vis des efforts sismiques.
Renforcement suite à un changement de destination, modifications, rénovations, réaménagement de locaux.
Réparation de dommages (chocs, incendies, corrosion aciers internes,...).
Reprises des défauts des structures (problème de conception, de calcul,...).
Mise en conformité suite à l’évolution de la réglementation (renforcement parasismique, nouveau code de calcul).

Avantages

  • Facile à appliquer sur des surfaces planes ou courbes (poteaux, cheminées, dômes, silos,...).
  • Multifonctions : renforcement vis-à-vis des efforts de flexion, de cisaillement, de traction, de torsion.
  • Légèreté ; permet un renforcement sans alourdir la structure.
  • Dispose de fibres de maintien latéral pour une meilleure stabilité du tissu.
  • Utilisation et application optimisées : tissu existe en 2 largeurs (30 et 60 cm).

Emballage

Longueur du rouleau

Largeur du tissu

Carton de 1 rouleau

≥ 50 m

300 mm / 600 mm

Couleur

Tissu de fibres de carbone de couleur noire, à haute résistance

Détails produits

Environnement et sécurité

AGRÉMENTS / NORMES

  • France: CSTB - Avis Technique n°3.3/19-1005_V1 SikaWrap®.
  • Royaume Uni : Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.

Information produit

Construction

Orientation des fibres0° (unidirectionnelle, dans le sens de la longueur du tissu).
Chaîne99% fil de chaîne en fibres de carbone noires
Trame1% fil de trame en fibres thermoplastiques blanches assurant une bonne stabilité dimensionnelle (heat-set process)

Durée de Conservation

24 mois à partir de la date de production (Date Limite d'Utilisation sur étiquette : "best before").

Conditions de Stockage

Stocker en emballage d'origine intact et non ouvert à l'abri d'une exposition directe au soleil, au sec et à une température comprise entre +5°C et +35°C.

Densité de Fibre Sèche

1,82 g/cm3

Épaisseur de la Fibre Sèche

0,129 mm

Masse Surfacique

235 g/m2 ±10 g/m2

Résistance en Traction de la Fibre Sèche

4 000 MPa

(ISO 10618)

Module d'Elasticité en Tension de la Fibre Sèche

230 000 MPa

(ISO 10618)

Allongement à la Rupture de Fibre Sèche

1,7 %

(ISO 10618)
Information système

Structure du Système

Le système (tissu + résine) ne doit subir aucune modification ni changement de constituant.

  • Primaire et Résine d’imprégnation : Sikadur®-330.
  • Tissu de renforcement structural : SikaWrap®-230 C.

Pour obtenir des détails sur la résine, sur l’application du tissu et sur d’autres informations générales, consulter la Notice Produit du Sikadur®-330 et l’Avis Technique n°3.3/19-1005_V1 du CSTB.
Information technique

Épaisseur nominale du Stratifié

0,129 mm

Section nominale du Stratifié

129 mm2 par largeur de 1000 mm.

Résistance en Traction du Stratifié

Moyenne

Caractéristique

3 500 MPa

3 200 MPa

Module d'Élasticité en Traction du Stratifié

Moyenne

Caractéristique

225 GPa

220 GPa

* modification: échantillon de 50 mm.

Valeurs dans le sens longitudinal des fibres.

Une couche de tissu, minimum 27 échantillons par série de tests.

Allongement à la Rupture en Traction du Stratifié

1,56 %

(EN 2561)

Résistance à la Traction

Effort repris par mètre de largeur

Moyenne

Caractéristique

452 kN/m

413 kN/m

Application

Consommation

Consommation

Consommation de la résine Sikadur®-330.

La consommation peut varier suivant la rugosité et la planéité du spport.

Imprégnation de la 1ère couche

0,8–1,2 kg/m2

Imprégnation des couches suivantes

0,7 kg/m2

Consulter l’Avis Technique n°3.3/19-1005_V1.
Etapes d'applications

QUALITÉ DU SUPPORT

Consulter l'Avis Technique n°3.3/19-1005_V1.

La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation des structures en béton).
Support en béton : la résistance moyenne en traction directe de la surface de béton préalablement préparée doit être de 1 MPa au minimum ou conforme aux spécifications du dossier de consultation.

PRÉPARATION DU SUPPORT

Consulter les Notices Produits concernées ainsi que l’Avis Technique n°3.3/19-1005_V1 pour obtenir des détails sur l’application.

Supports Béton et maçonnerie:

  • Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements, ;
  • Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en oeuvre de la colle.
  • Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de Sikadur®-330.
  • Réparation et reprofilage : dans les cas où des défauts (béton carbonaté, faible enrobage des barres d’armature) doivent être réparés ou si un reprofilage est nécessaire, les systèmes suivants peuvent être utilisés :
    • Protection des armatures apparentes corrodées : Sika® Monotop®- 910 N,
    • Produits de réparation structurale : mortier de réparation à base de résine époxy Sikadur®-41F, ou les mortiers hydrauliques de réparation Sika® Monotop®- 410 R (application horizontale, verticale, sous face) ou Sika® Monotop®- 432 R (application  horizontale par coulage).
